6. 在“探究电流与电阻的关系”实验中,小华在测量通过 $ 5 \Omega $ 的电阻的电流后,将电阻换为 $ 10 \Omega $ 的电阻时发现：无论怎么移动滑动变阻器滑片,都无法使 $ 10 \Omega $ 的电阻两端电压和 $ 5 \Omega $ 的电阻两端电压相同。出现此现象的原因可能是(D)
A.滑动变阻器的最大阻值太大
B.电源电压太小
C.用 $ 5 \Omega $ 的电阻实验时定值电阻两端电压偏低
D.用 $ 5 \Omega $ 的电阻实验时定值电阻两端电压偏高

答案： D

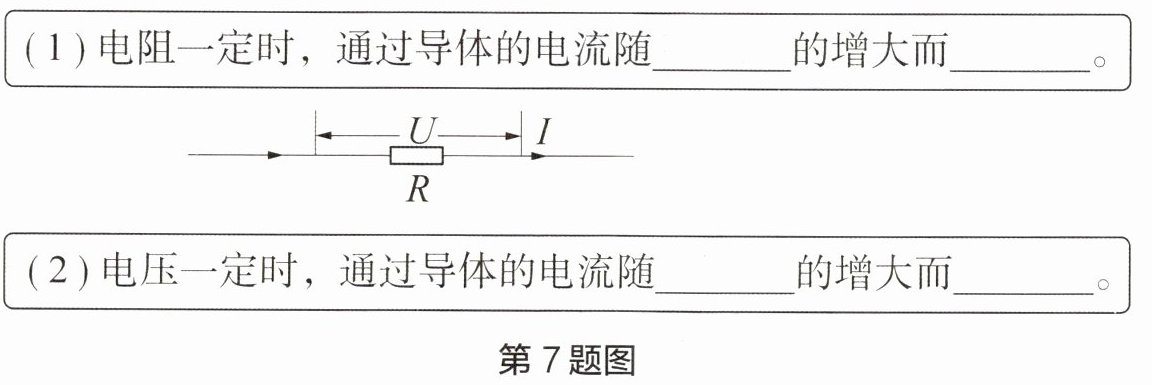

7. 请将图中电流与电压、电阻的关系补充完整。

(1) 电阻一定时,通过导体的电流随电压的增大而增大。
(2) 电压一定时,通过导体的电流随电阻的增大而减小。

答案： （1）电压 增大 （2）电阻 减小

8. 欧姆定律用公式表示为 $ I = $$\frac{U}{R}$。若某导体两端的电压为 $ 3 V $,通过它的电流为 $ 0.5 A $,则该导体的电阻为6$ \Omega $；当该导体两端电压变为 $ 6 V $ 时,其电阻为6$ \Omega $。

答案： $\frac{U}{R}$ 6 6

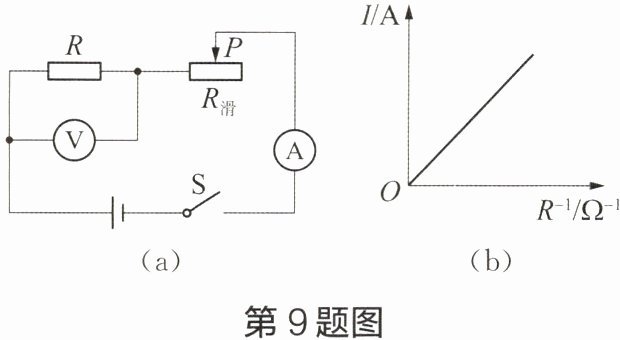

9. 如图(a)所示是“探究电流与电阻的关系”实验的电路图。
(1) 实验中需保持图(a)中R两端的电压一定,通过改变R来改变导体的电阻,并记录对应的电流表示数。(均选填“$ R $”或“$ R_{滑} $”)
(2) 实验中滑动变阻器的作用是：保持R两端的电压不变。
(3) 观察图(b)可知,电压一定时,导体的 $ I - R^{-1} $ 图像是一条过原点的倾斜直线,说明当电压一定时,通过导体的电流与导体的电阻成反比。

答案： （1）R R （2）保持R两端的电压不变 （3）过原点的倾斜直线 反比

10. 小明做“探究电流与电阻的关系”实验。实验中电源电压为 $ U_{0} $ 且保持不变。

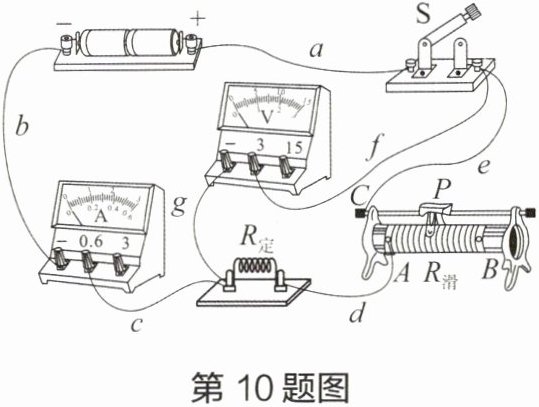

(1) 他连接好的电路如图所示,闭合开关,移动滑动变阻器滑片,发现电压表示数始终不变,经仔细检查后发现有一根导线接错了。接错的导线是f(选填字母代号),正确接法是f 导线连接电压表的“3 V”接线柱和$R_{定}$的右接线柱。
(2) 正确连接电路后,小明先用 $ 5 \Omega $ 的电阻进行实验,闭合开关 $ S $ 后,移动滑动变阻器滑片,发现电流表 $ A $ 始终无示数。已知故障只有一处,且发生在电阻 $ R_{定} $ 或 $ R_{滑} $ 上。故障可能是$R_{定}$断路或$R_{滑}$断路。若用完好的 $ 10 \Omega $ 的电阻替换 $ R_{定} $,并观察比较替换前、后电压表示数变化情况,则能否确定故障？回答并说明理由：能。若替换后电压表示数变小，则$R_{定}$断路；若替换后电压表示数保持不变，则$R_{滑}$断路。

答案： （1）f f 导线连接电压表的“3 V”接线柱和$R_{定}$的右接线柱 （2）$R_{定}$断路或$R_{滑}$断路 能。若替换后电压表示数变小，则$R_{定}$断路；若替换后电压表示数保持不变，则$R_{滑}$断路
