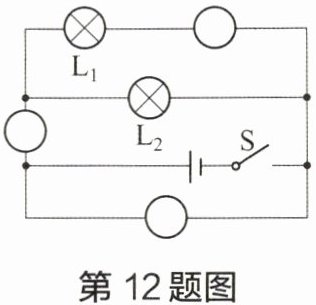

12. 在如图所示电路中的〇里填上适当的电表符号,要求：闭合开关 S,各电路元件均能正常工作。

答案： 如答图所示。

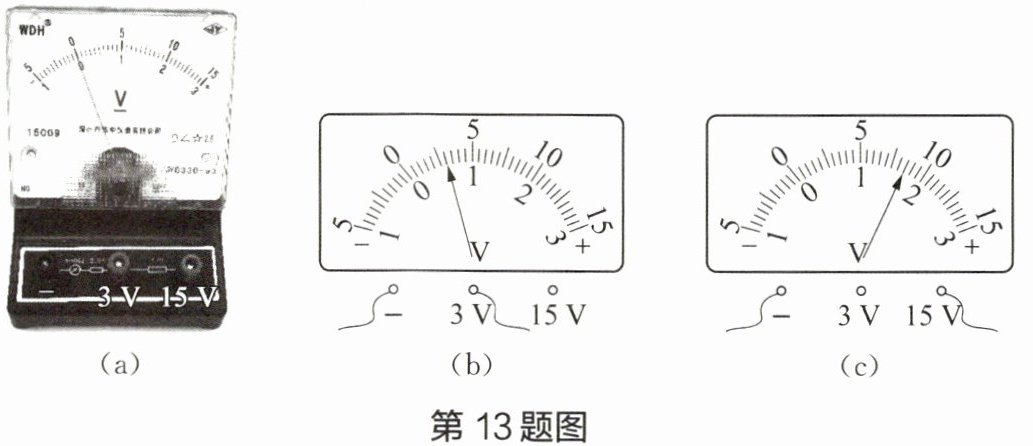

13. 如图所示为实验室中用来测量电压大小的电表,回答以下问题。

(1)该电表的名称是电压表,可以用符号V表示。
(2)观察它的结构,完成下表的填写。
|接线柱|“-”“3 V”|“－”“15 V”|
|量程|0～3 V|0～15 V|
|分度值|0.1 V|0.5 V|

(3)使用：
① 电压表并联接在待测元件两端；
② 接入电路时,电压表“-”接线柱靠近电源的负极,另一个接线柱靠近电源的正极；
③ 电压表可以(选填“可以”或“不可以”)直接并联接在电源的两极。
(4)读数：
如图(b)所示电压表的示数为0.6 V,如图(c)所示电压表的示数为8.5 V。

答案：
(1)电压表 V
(2)
接线柱 “－”“3 V” “－”“15 V”
量程 0～3 V 0～15 V
分度值 0.1 V 0.5 V
(3)① 并联 ② 负极 正极 ③ 可以
(4)0.6 V 8.5 V
