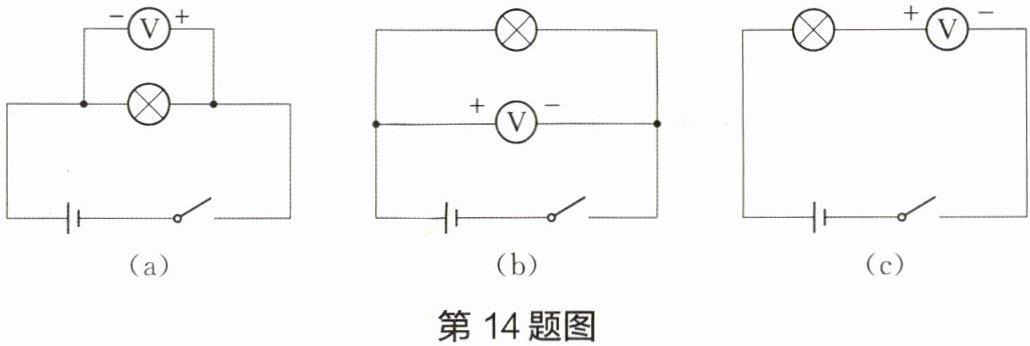

14. 判断如图所示的使用电压表测量小灯泡两端电压的电路图的正误,若错误,请指出错误之处。

(1)图(a)：错误,电压表正、负接线柱接反了。
(2)图(b)：正确。
(3)图(c)：错误,电压表与小灯泡串联连接了。

答案：
(1)错误,电压表正、负接线柱接反了
(2)正确
(3)错误,电压表与小灯泡串联连接了

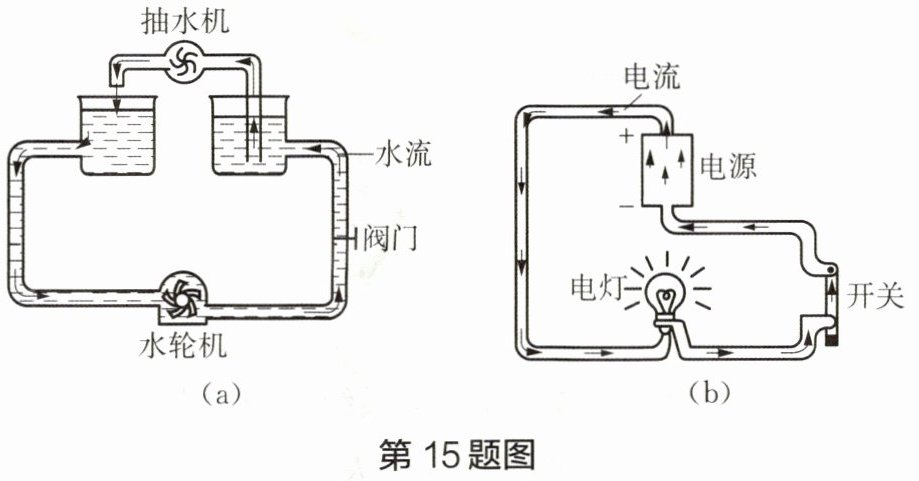

15. “类比”是学习初中物理的一种常用方法。如图所示,我们用水路类比电路,用水流类比电流来解释电流的形成。

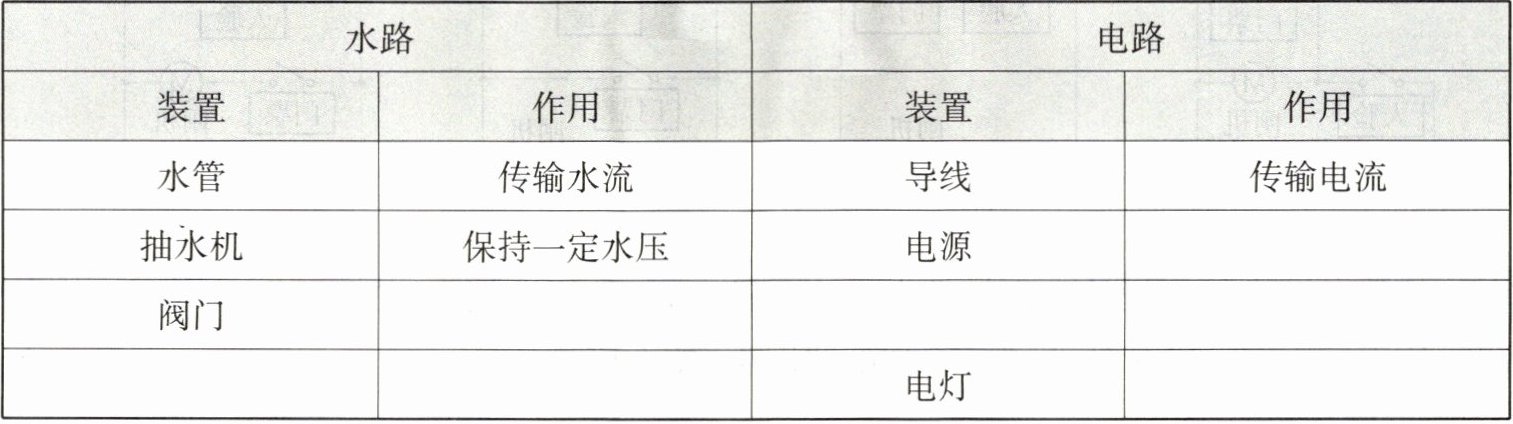

(1)完成下表的填写。
|水路| |电路| |
|装置|作用|装置|作用|
|水管|传输水流|导线|传输电流|
|抽水机|保持一定水压|电源| |
|阀门| | | |
| | |电灯| |

(2)图(a)中的阀门打开后,水轮机两侧水压不同,在此压力作用下,水流形成,水轮机转动。请用类比的方法分析图(b)中电流的形成及电灯发光的过程。

答案：
(1)
水路 电路
装置 作用 装置 作用
水管 传输水流 导线 传输电流
抽水机 保持一定水压 电源 为电路提供电压
阀门 控制水流的通断 开关 控制电路的通断
水轮机 消耗水能 电灯 消耗电能
(2)闭合开关,电灯两端有电压,在电压作用下,电流形成,电灯发光。
