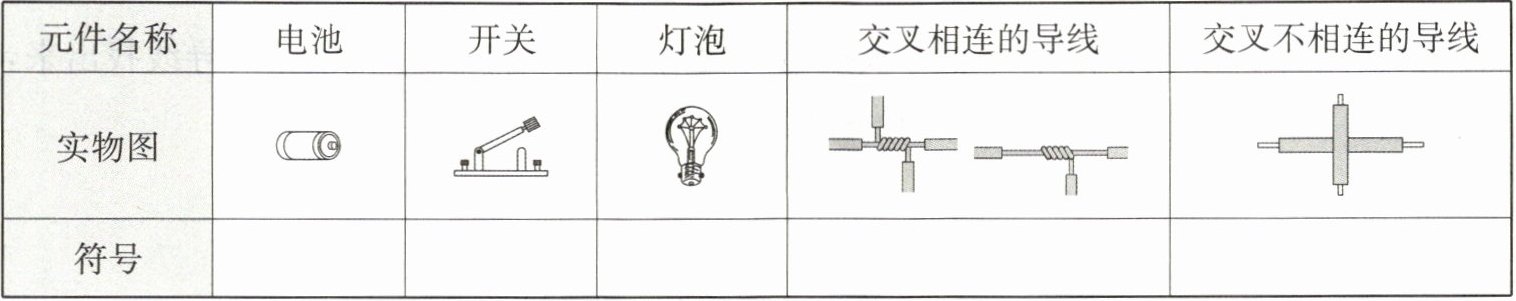

7 在下表中相应的位置画出电路元件的符号。
|元件名称|电池|开关|灯泡|交叉相连的导线|交叉不相连的导线|
|实物图||||||
|符号|$\boxed{ \begin{array}{c}\vert \\ \hline \vert\end{array} }$|$\boxed{ \circ - \circ }$|$\boxed{ ◯ \! \! \! × }$|$\boxed{ \begin{array}{c}\diagup \\ \diagdown \end{array} }$（交叉处有圆点）|$\boxed{ \begin{array}{c}\diagup \\ \diagdown \end{array} }$（交叉处无圆点）|

答案： |元件名称|电池|开关|灯泡|交叉相连的导线|交叉不相连的导线|
|----|----|----|----|----|----|
|符号|$\boxed{ \begin{array}{c}\vert \\ \hline \vert\end{array} }$|$\boxed{ \circ - \circ }$|$\boxed{ ◯ \! \! \! × }$|$\boxed{ \begin{array}{c}\diagup \\ \diagdown \end{array} }$（交叉处有圆点）|$\boxed{ \begin{array}{c}\diagup \\ \diagdown \end{array} }$（交叉处无圆点）|
注：实际书写时，电池符号为一长竖线和一短竖线（长的为正极，短的为负极）；开关符号为“$\circ$—$\circ$”；灯泡符号为圆圈内画灯丝（通常简化为圆圈内一个“×”）；交叉相连导线符号为两条导线交叉处加一个圆点；交叉不相连导线符号为两条导线交叉处不加圆点。上述答案中符号以常见简化形式呈现，符合九年级物理教材规范。

8 电路有通路、断路和短路三种状态：电路连通，用电器能够工作时的状态称为通路；电路中某处断开，没有电流通过用电器时的状态称为断路；不经过用电器将电源的正、负极直接连接起来的状态称为电源短路。电源短路的主要危害是损坏电源。

答案： 连通，用电器能够工作 某处断开，没有电流通过用电器 不经过用电器将电源的正、负极直接连接起来 损坏电源

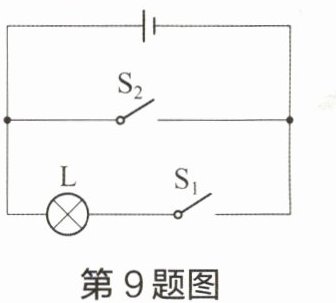

9 如图所示,当开关 $ S_1 $、$ S_2 $ 都断开时,电路处于断路状态；当开关 $ S_1 $、$ S_2 $ 都闭合时,电路处于短路状态,此时灯 $ L $ 不会(选填“会”或“不会”)烧坏。

答案： 断路 短路 不会

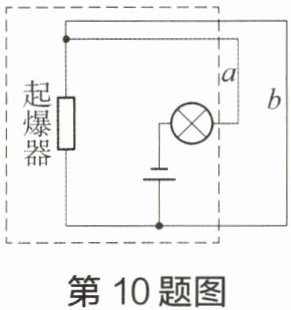

10 如图所示为某型定时炸弹的引爆电路工作原理图,当起爆器中有电流通过时就会引爆炸弹。请你结合所学知识进行模拟排爆分析：
(1)定时器(时钟)应该安装在 (b)导线上。在定时阶段,该导线处于 (选填“通”或“断”通)路状态,所以在定时阶段起爆器不会爆炸而引爆炸弹。
(2)定时结束时,定时器会把 $ b $ 导线 (切断),定时结束的瞬间起爆器立即爆炸。
(3)为使该定时爆炸装置停止工作,在定时阶段应立即剪断导线 (a)。

答案： （1）b 通 （2）切断 （3）a

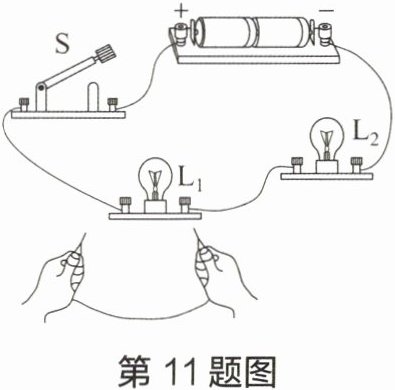

11 小明同学连接了如图所示的电路进行实验。
(1)在连接电路时,开关要处于 断开状态。
(2)闭合开关 $ S $,然后把灯泡 $ L_1 $ 两端的接线柱用一根导线相连接,则灯泡 $ L_2 $ 将 发光,灯泡 $ L_1 $ 将 不发光。(均选填“发光”或“不发光”)
(3)受上面实验现象启发,为了让两盏灯同时熄灭,小明想用一根导线同时连接图中灯泡 $ L_1 $ 的左接线柱和灯泡 $ L_2 $ 的右接线柱。根据所学知识,我们应该告诉小明 不能(选填“能”或“不能”)进行这样的操作,原因是 会造成电源短路。

答案： （1）断开 （2）发光 不发光 （3）不能 会造成电源短路
