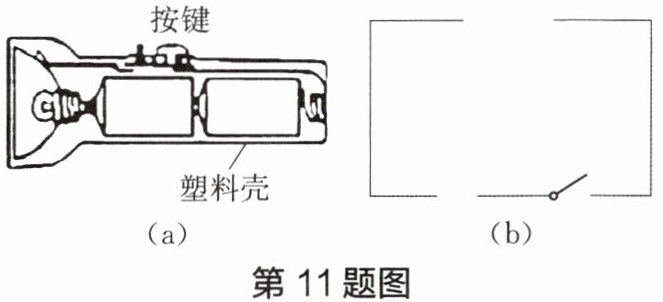

11. 请根据图(a)所示手电筒的结构示意图,将图(b)所示的电路图补画完整。

答案： 如答图所示。

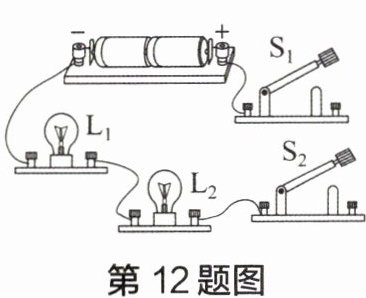

12. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求：小灯 $ L_1 $ 和 $ L_2 $ 并联,开关 $ S_1 $ 控制 $ L_1 $ 和 $ L_2 $,开关 $ S_2 $ 只控制 $ L_2 $。

答案： 如答图所示。

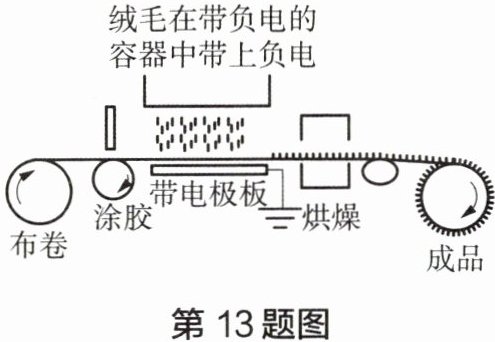

13. 如图所示为静电植绒的流程示意图。将绒毛放在带负电的容器中,使绒毛带上负电,移动容器靠近布卷,绒毛便加速飞到需要植绒的布卷表面。请判断图中带电极板所带电荷的种类并说明理由。

答案： 将绒毛放在带负电的容器中，绒毛会带上负电荷，由异种电荷相互吸引可知，带电极板所带的是正电荷。
