《2025年华东师大版一课一练九年级物理上册沪教版》

1 充电宝的电量消耗完后,要给充电宝充电。此时充电宝相当于电路中的(A)
A.用电器
B.开关
C.电源
D.导线

答案： A

2 电动自行车只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了。车钥匙的作用相当于电路中的(C)
A.电源
B.用电器
C.开关
D.导线

答案： C

3 在如图所示的电路中,当开关 $ S_1 $、$ S_2 $ 都闭合时,下列说法中正确的是(A)

A.只有灯泡 $ L_1 $ 发光
B.只有灯泡 $ L_2 $ 发光
C.灯泡 $ L_1 $ 和灯泡 $ L_2 $ 都发光
D.灯泡 $ L_1 $ 和灯泡 $ L_2 $ 都不发光

答案： A

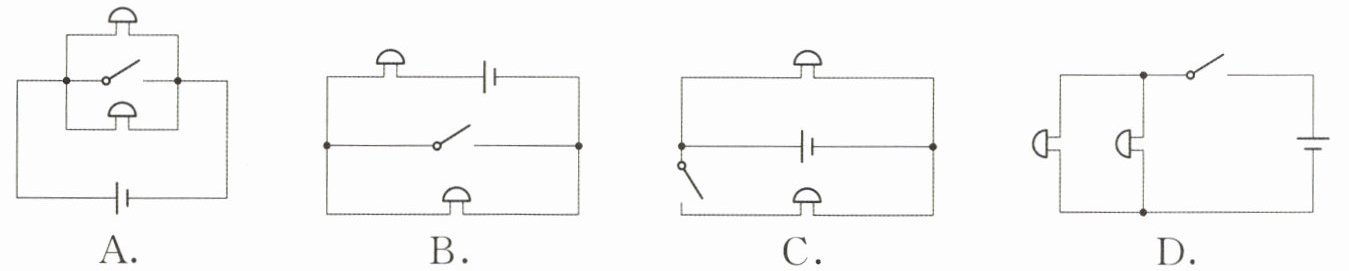

4 下列电路中,开关能够控制整个电路,且开关闭合后两个电铃都能工作的是(D)

A.
B.
C.
D.

答案： D

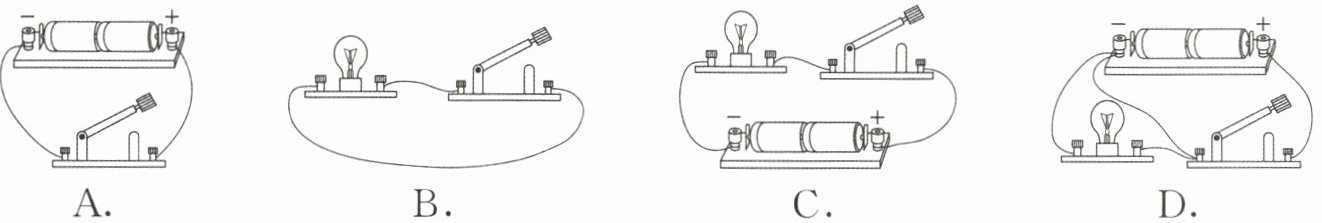

5 下列电路中,连接正确的是(C)

A.
B.
C.
D.

答案： C

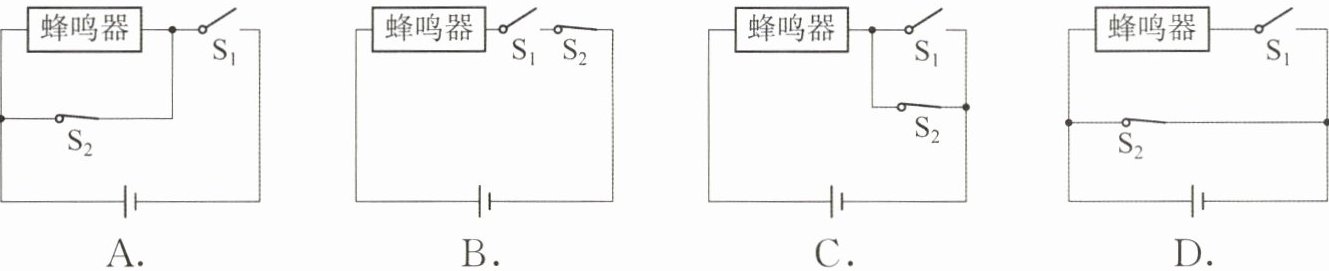

6 某探究小组想给自行车设计提醒收支架和锁车的电路,要求：当车的支架支起(开关 $ S_1 $ 闭合)时,蜂鸣器响起,提醒锁车；当车上好锁抽出钥匙(开关 $ S_2 $ 断开)后,蜂鸣器停止发声。他们设计了以下四个电路,其中符合上述要求的是(B)

A.
B.
C.
D.

答案： B
