14 小明和小华同学一起进行“探究电流与电压的关系”实验。

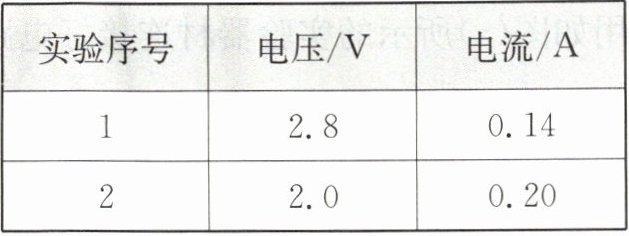

| 实验序号 | 电压 $ /V $ | 电流 $ /A $ |
| 1 | 2.8 | 0.14 |
| 2 | 2.0 | 0.20 |

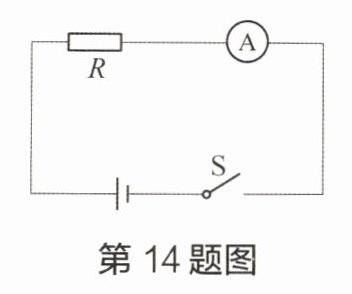

小明设计的电路图如图所示,用干电池作为电源,通过改变串联电池的节数来改变定值电阻两端的电压,记录连接不同节数干电池时的电流表示数。
小华将电源、开关、电流表、电阻 $ R_1 $、滑动变阻器 $ R_2 $ 正确串联,将电压表并联在电路中,记录实验数据如上表所示。
请判断两位同学的实验方案的是否可行,并说明理由。

答案： 小明和小华的实验方案均不可行。
小明的方案：实际实验时，一节干电池的电压不一定正好为1.5V，这样会导致获得的实验数据中的电压值不正确。
小华同学的方案：当电压表示数变小时，电流表示数在变大，说明他将电压表并联在滑动变阻器两端，因滑动变阻器的电阻在发生改变，故表中数据无法用来探究电流与电压的关系。
