《2025年华东师大版一课一练九年级物理上册沪教版》

11 小明用两节干电池、两个不同规格的小灯泡和一个开关连接了一个电路,如图所示。闭合开关 $ \mathrm{S} $,发现小灯泡 $ \mathrm{L}_{1} $ 较亮,$ \mathrm{L}_{2} $ 较暗。根据此现象,小明认为通过 $ \mathrm{L}_{1} $ 的电流大,通过 $ \mathrm{L}_{2} $ 的电流小。请添加合适的实验器材,设计实验证明他的观点是错误的。

答案： 断开开关，在L₁、L₂后分别串联一个电流表，闭合开关，观察电流表示数的大小，若两电流表示数相等，则说明小明的观点是错误的。

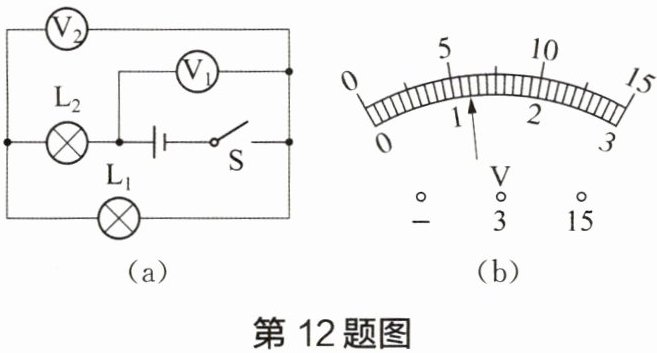

12 在如图(a)所示电路中,电压表 $ \mathrm{V}_{1} $、$ \mathrm{V}_{2} $ 是两只完全相同的电压表。闭合开关 $ \mathrm{S} $ 后,小灯 $ \mathrm{L}_{1} $ 和 $ \mathrm{L}_{2} $ 都发光,两电压表的指针都指在如图(b)所示位置。求 $ \mathrm{L}_{1} $、$ \mathrm{L}_{2} $ 两端的电压 $ U_{1} $、$ U_{2} $。

答案： 因为L₁和L₂串联，电压表V₁、V₂分别测电源电压U、L₁两端U₁。
因为
U=U₁+U₂
所以
U＞U₁
因为两电压表指针位置相同，所以
U=6V，U₁=1.2V
则
U₂=U-U₁=6V-1.2V=4.8V
