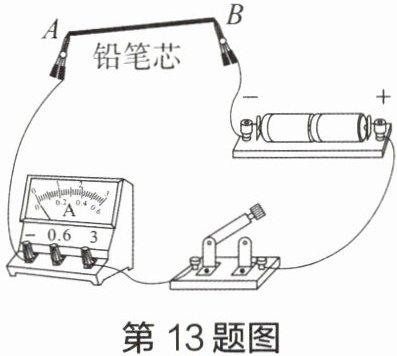

13 铅笔芯是由石墨和黏土混合制成的。不同型号铅笔的笔芯软硬程度不同,常用型号中6H的铅笔芯最硬,6B的铅笔芯最软,HB的铅笔芯软硬居中。铅笔芯是导体,为探究铅笔芯的电阻与其软硬程度的关系,小明同学用如图所示装置,先后将6B、HB和6H的铅笔芯接入电路A、B两点之间。
(1)通过观察电流表示数,可以比较出三种铅笔芯电阻的大小。
(2)利用此方法比较电阻大小的依据是：当导体两端电压相同时,通过导体的电流越小,导体对电流的阻碍作用越大。
(3)为得出实验结论,他所选的三支铅笔芯应该满足的条件是：长度、横截面积相同。

答案：
(1)电流表示数
(2)两端电压　通过导体的电流越小
(3)长度、横截面积相同

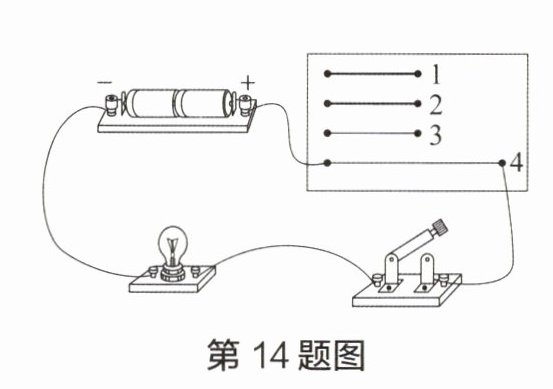

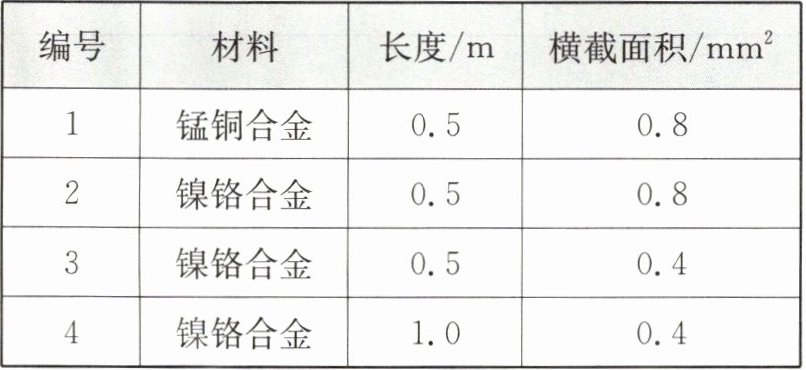

14 某小组同学在“探究电阻与导体长度、横截面积的关系”实验中,利用如图所示装置及四根电阻丝进行实验,电阻丝规格如下表所示。


(1)实验中通过观察灯泡的亮暗程度来比较电阻丝电阻的大小。
(2)分别将编号为3、4的电阻丝接入电路进行实验,可以探究电阻与导体长度的关系。
(3)为探究电阻与导体横截面积的关系,该小组同学选择编号为1和3的电阻丝分别接入电路进行实验。请判断这样的选择是否可行,并说明理由。
不可行，导体的材料也会影响电阻的大小，编号为1和3的金属丝的材料不同。
(4)在实验过程中,他们发现有时该实验装置难以比较导体的电阻大小。请分析出现这种情况的原因,并提出一条改进建议。
在电阻大小差异不大的情况下，通过肉眼难以分辨灯的亮暗变化。可以在电路中串联一个电流表加以改进。

答案：
(1)灯泡的亮暗程度　
(2)3、4
(3)不可行，导体的材料也会影响电阻的大小，编号为1和3的金属丝的材料不同。
(4)在电阻大小差异不大的情况下，通过肉眼难以分辨灯的亮暗变化。可以在电路中串联一个电流表加以改进。
