《2025年华东师大版一课一练九年级物理上册沪教版》

6. 分析复杂电路中各用电器的连接关系时,为了将电路简化,通常先把电路中的电流表和电压表进行简化处理：把电流表看成导线,把电压表看成断路。(均选填“断路”或“导线”)

答案： 导线 断路

7. 将两个用电器顺次连接所组成的电路叫做串联电路。串联电路工作时的特点：在串联电路中,电流只有1条通路；只要电路任何一处被切断,整个电路中的用电器都不工作,所以在串联电路中,开关同时控制所有用电器,开关的控制作用与开关在电路中的位置无关。

答案： 顺次 1 不工作 所有用电器 无关

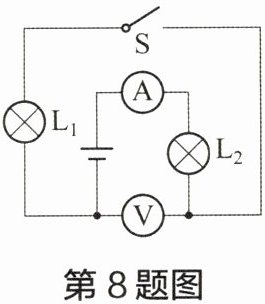

8. 在如图所示的电路中,小灯$L_1$和小灯$L_2$的连接方式是串联,电压表测量$L_1$两端电压。若$L_1$短路,则$L_1$不发光$,L_2$发光。(后两空选填“发光”或“不发光”)

答案： 串 L₁ 不发光 发光

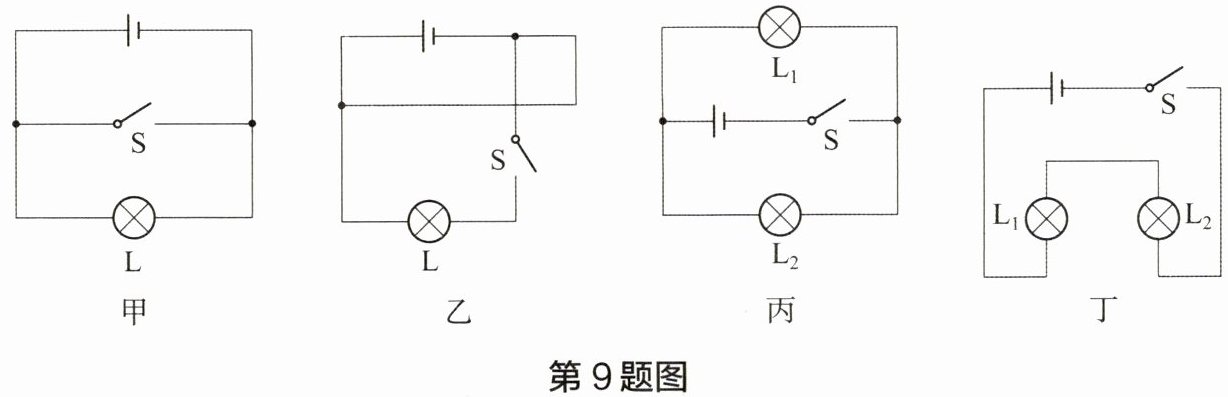

9. 在如图所示的甲、乙、丙、丁四个电路中,已造成短路的是乙电路,闭合开关后会出现短路的是甲电路；属于串联电路的是丁电路；开关能同时控制两盏灯的是丙、丁电路。

答案： 乙 甲 丁 丙、丁

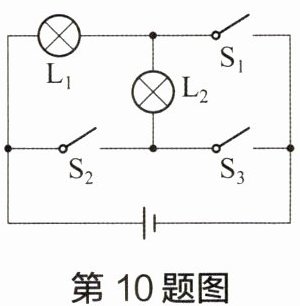

10. 如图所示电路中,若要只有小灯$L_1$有电流通过,则应该闭合开关S₁；若要小灯$L_1$与$L_2$串联,则应该闭合开关S₃；同时闭合开关$S_2、$$S_3$会造成短路,是不允许的操作。

答案： S₁ S₃ 短路

11. 如图所示电路,闭合开关时,发现小灯$L_1、$$L_2$均不亮。已知故障只发生在小灯$L_1$或$L_2$上。为了检测故障,现将一根完好的导线接在$L_1$的两端,则可能观察到的现象及其对应的故障是：若L₁不发光，L₂发光，则L₁断路；若L₁、L₂均不发光，则L₂断路。

答案： 若L₁不发光，L₂发光，则L₁断路；若L₁、L₂均不发光，则L₂断路
