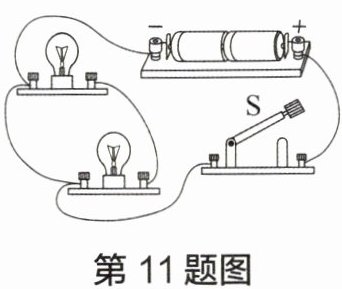

11. 如图所示为某实验小组连接的实物电路,其中有导线接错了,若闭合开关,电路将会发生故障。现要使电路中的两灯并联,请在接错的导线上打“×”,再用笔画线代替导线在图中将正确的接法画出来。(连线不能交叉,给出一种接法即可)

答案： 如答图所示。

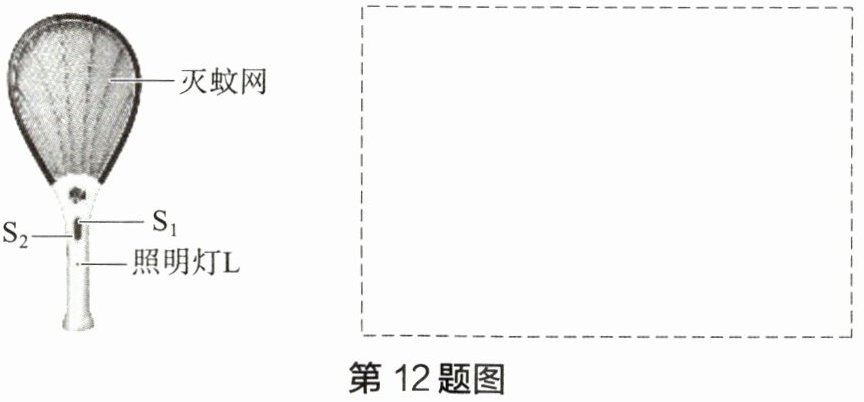

12. 如图所示的电蚊拍,具有灭蚊和照明功能。当开关$S_{1}$闭合、$S_{2}$断开时,只有灭蚊网通电,起到灭蚊作用；当开关$S_{1}和S_{2}$都闭合时,灭蚊网与照明灯都通电,同时起到灭蚊和照明作用。请在虚线框内画出符合要求的电路图(灭蚊网可以用符号“—灭蚊网—”表示)。

答案： 如答图所示。

13. 生活中的电路连接以并联为主,如家中的家用电器、教室中的照明灯、马路旁的路灯等电路。请你根据串联、并联电路的特点,思考生活中的电路大多采用并联接法的原因。

答案： 并联电路中各个用电器之间互不影响，可以独立工作；而串联电路中各用电器之间相互影响，一个用电器发生了断路，其他用电器都不能正常工作。因此生活中的电路大多采用并联接法。
