《2025年华东师大版一课一练九年级物理上册沪教版》

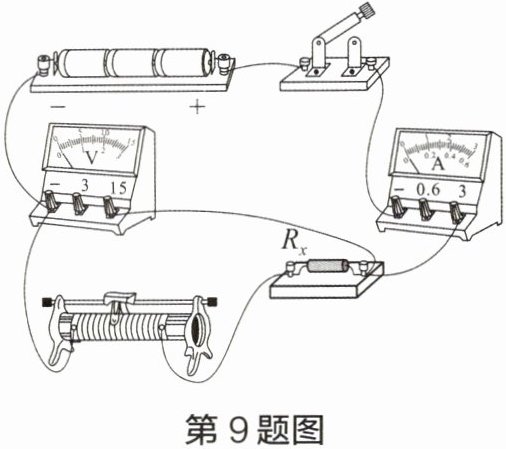

9. 小明做“用电流表和电压表测量电阻”实验,他将最后一根导线连接完毕后的实物图如图所示。请指出小明连接的电路中的错误之处：滑动变阻器接了两个下接线柱；电流表正、负接线柱接错；电压表并联在滑动变阻器和待测电阻串联组成的总电阻两端。

答案： 滑动变阻器接了两个下接线柱；电流表正、负接线柱接错；电压表并联在滑动变阻器和待测电阻串联组成的总电阻两端

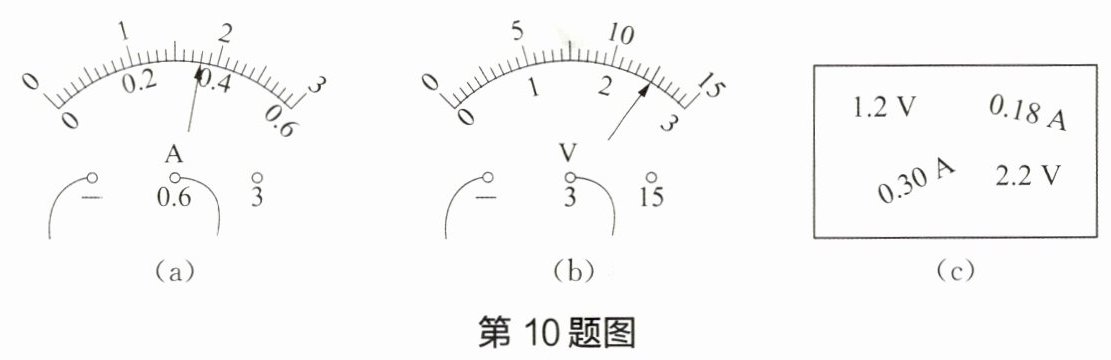

10. 小刚做“用电流表和电压表测量电阻”实验,他正确连接电路。闭合开关后,两电表示数分别如图(a)、图(b)所示,小刚将该组数据填写在下表实验序号 1 中。他继续实验,将测得的另两组实验数据随手记录在如图(c)所示的草稿纸上。

|实验序号|电压 U/V|电流 I/A|
|1|2.5|0.36|
|2|1.2|0.18|
|3|2.2|0.30|

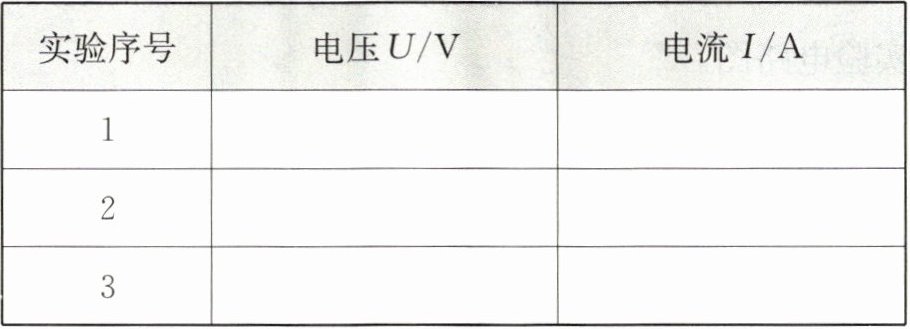

(1)请将他记录的数据整理后填入上表。
(2)这样填写的理由是：同一导体，通过导体的电流随导体两端的电压增大而增大。
(3)根据实验数据,该未知电阻的阻值约为7.0Ω。(精确到 0.1Ω)

答案：
(1)
实验序号 电压U/V 电流I/A
1 2.5 0.36
2 1.2 0.18
3 2.2 0.30
(2)同一导体，通过导体的电流随导体两端的电压增大而增大
(3)7.0

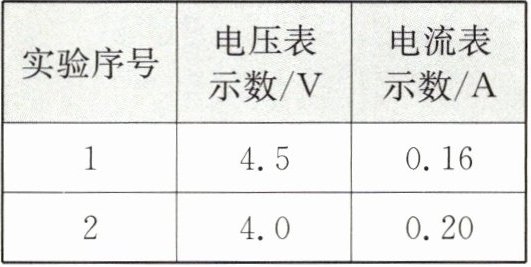

11. 小玉做“用电流表和电压表测量电阻”实验,实验器材齐全完好,其中电源电压为 6V 且保持不变,两个滑动变阻器分别标有“20Ω 2A”和“50Ω 1A”字样。她选择了一个滑动变阻器连接电路进行实验,闭合开关,将实验中测得的两组数据记录在右表中。

|实验序号|电压表 示数/V|电流表 示数/A|
|1|4.5|0.16|
|2|4.0|0.20|
(1)根据上述相关信息,画出小玉的实验电路图。
(2)请根据相关信息,指出小玉实验中选用的滑动变阻器。(需写出适当的理由及计算过程)
(3)计算实验序号 2 中测得的电阻阻值。

答案：

(1)如答图所示。
(2)根据实验序号1中的数据，
$ R_{滑}=\frac{U_{滑}}{I_{滑}}=\frac{4.5\ V}{0.16\ A}=28.125\ \Omega $
因为$ R_{滑}＞20\ \Omega $，所以小玉选用的是规格为“50 Ω 1 A”的滑动变阻器。
(3)
$ R_{x}=\frac{6\ V-4.0\ V}{0.20\ A}=10\ \Omega $
