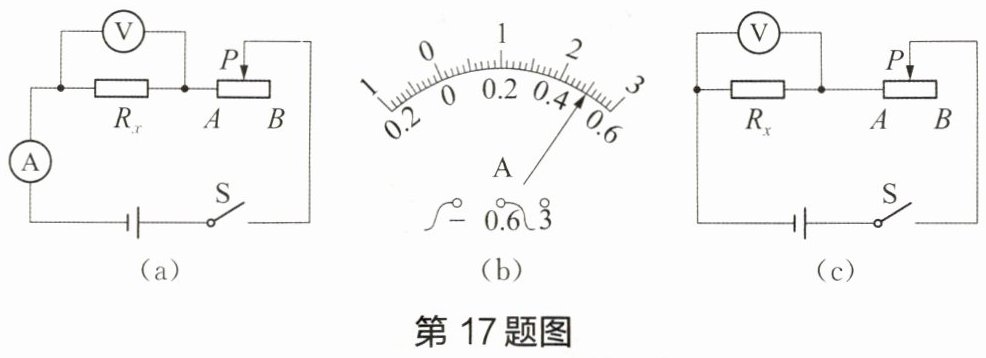

17. 小明在“用电流表和电压表测量电阻”实验中,按照如图(a)所示的电路图连接了实验电路。已知电源电压$U$保持不变,滑动变阻器的最大阻值为$R_{0}$。
(1) 实验时,在闭合开关$S$前,滑动变阻器的滑片$P$应移至______(选填“$A$端”“$AB$中点处”或“$B$端”)。
(2) 闭合开关$S$,移动滑动变阻器滑片,当电压表示数为$2.5$V时,电流表示数如图(b)所示,则待测电阻的阻值为______Ω。接着继续改变滑片位置,测量电压和电流,实验中测量多组电压和电流值的目的是______(选填字母代号)。
A. 验证实验结果是否正确
B. 寻找普遍规律
C. 减小测量误差
(3) 完成测电阻后,小明同学作出这样一个猜想：假如没有电流表,应该也能测出待测电阻的阻值。为验证猜想,他设计了如图(c)所示的电路图并连接了实验电路。请你帮助他将实验步骤补充完整：
①______前,将滑动变阻器的滑片移至______。
② 闭合开关$S$,读出此时电压表的读数为$U_{x}$。待测电阻阻值的表达式为$R_{x}= $______(用已知量和所测物理量的符号来表示)。

(1)B端
(2)5C
(3)①闭合开关S接入电路的阻值最大处②(Uₓ/(U - Uₓ))R₀

答案： （1）B端 （2）5 C （3）①闭合开关S 接入电路的阻值最大处 ②(Uₓ/U - Uₓ)R₀
