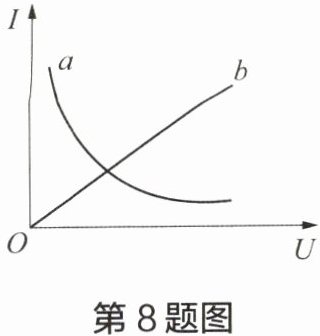

8 在“探究电流与电压的关系”实验中,将一段导体接在电路中,要多次改变导体两端的电压；实验中为了得到普遍规律,还应多次改变导体(选填“电压”“电流”或“导体”)进行实验。图中能够正确反映电流与电压关系的图线是b(选填“$ a $”或“$ b $”),它表明：通过同一导体的电流与导体两端电压成正比。

答案： 电压 导体 b 通过同一导体的电流与导体两端电压成正比

9 某同学做“探究电流与电压的关系”实验。

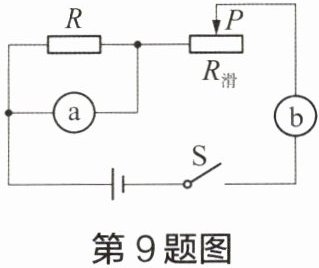

(1) 如图所示为该实验的电路图,其中 $ a $ 电表为电压表,$ b $ 电表为电流表。
(2) 实验中应保持R一定,通过R滑来改变电阻两端电压,并读出电表的示数。(均选填“$ R $”或“$ R_{滑} $”)

答案： （1）电压表 电流表 （2）R R滑

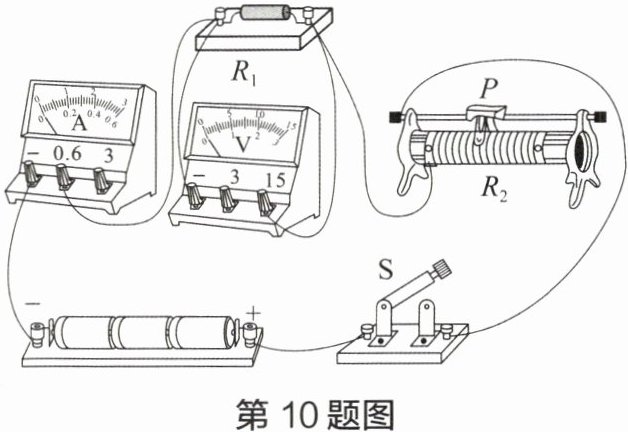

10 小明在“探究电流与电压的关系”实验中,连接电路如图所示。由于元件出现故障,闭合开关后,移动滑动变阻器滑片 $ P $ 的过程中,电压表的示数始终不变且不为零。已知电路中仅有一处故障,且只发生在电阻 $ R_1 $ 或滑动变阻器 $ R_2 $ 上。请写出移动滑片 $ P $ 的过程中,电流表可能的示数及相应的故障：若电流表示数为0，则R₁断路；若电流表示数大于0，则R₂短路。

答案： 若电流表示数为0，则R₁断路；若电流表示数大于0，则R₂短路

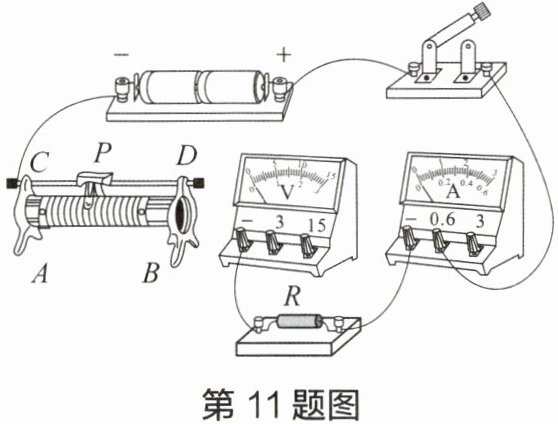

11 在如图所示电路中有两根导线尚未连接,请以笔画线代替导线补上。要求：该电路可以探究电流与电压的关系；闭合开关,向右移动滑片 $ P $ 时,电压表示数变小。

答案：

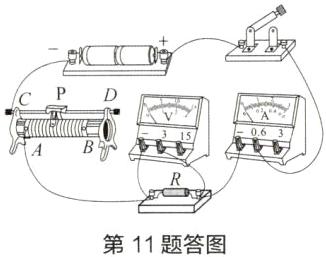

如答图所示。
