《2025年华东师大版一课一练九年级物理上册沪教版》

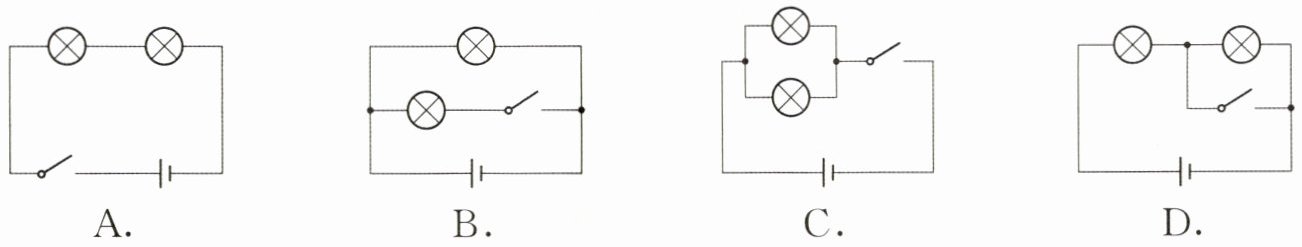

1. 下列电路中,$L_{1}$、$L_{2}$并联连接的是(B)

A.
B.
C.
D.

答案： B

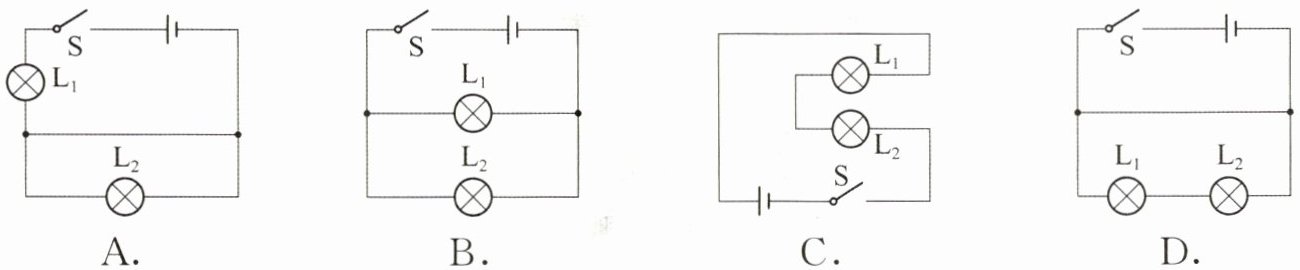

2. 下列电路图中,与如图所示的实物电路对应的是(B)

A.
B.
C.
D.

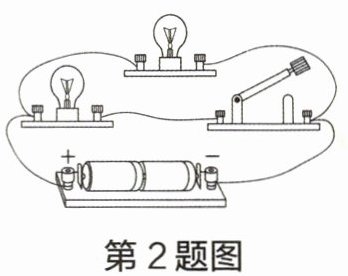

第2题图：

第3题图：

答案： B

3. 如图所示是简化了的电冰箱电路图,图中$M$是压缩机用的电动机,$L$是冰箱内的照明灯。下列说法中正确的是(D)

A.冰箱门打开时,$S_{2}$是断开的,$L$与电动机串联
B.冰箱门打开时,$S_{1}与S_{2}$闭合,$L$与电动机并联
C.冰箱门关上时,$L$自动熄灭,$S_{1}$自动断开
D.冰箱内温度降到设定温度时,$S_{1}$自动断开

答案： D

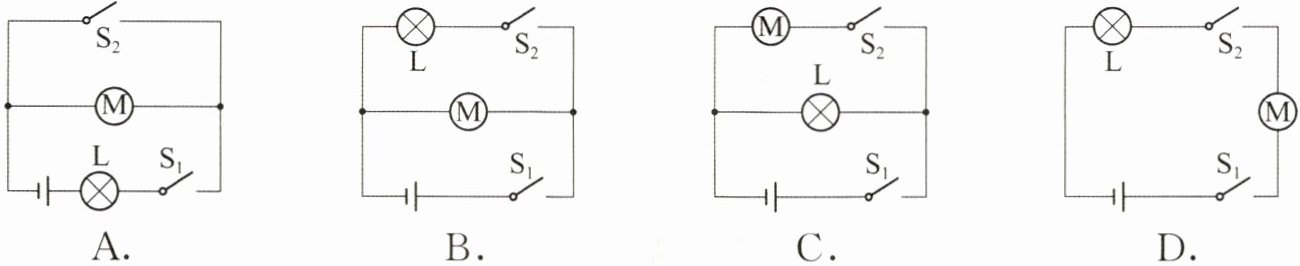

4. 某小组为共享单车设计“安全骑行”电路,具体方案如下：骑行前,扫码成功后开关$S_{1}$闭合,指示灯$L$亮,但电动机$M$(控制车锁)不工作；取出头盔并戴上后,头盔内遥控设备遥控$S_{2}$闭合,$M$才通电工作打开车锁；若只戴头盔不扫码,则无法骑行。下列电路图中,符合以上设计要求的是(C)

A.
B.
C.
D.

答案： C
