12. 除了用电流表、电压表测电阻外,我们还有其他测电阻的特殊方法。
(1)若电流表损坏,但能额外提供另一个电压表,且滑动变阻器的最大阻值 R₀ 已知。
① 画出你设计的实验电路图。
② 能测出______两端的电压 U₀、______两端的电压 U。
③ 所测电阻的表达式：Rₓ = ______。
(2)若电压表损坏,但能额外提供另一个电流表,且滑动变阻器的最大阻值 R₀ 已知。
① 画出你设计的实验电路图。
② 能测出通过______的电流 I₀、通过______的电流 I。
③ 所测电阻的表达式：Rₓ = ______。

答案：

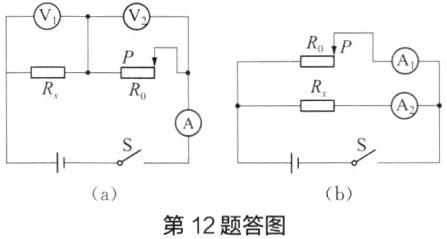

(1)① 如答图(a)所示。② 接入电路的阻值最大时滑动变阻器 $ R_{x} $ ③ $ \frac{U}{U_{0}}R_{0} $
(2)① 如答图(b)所示。② 接入电路的阻值最大时滑动变阻器 $ R_{x} $ ③ $ \frac{I_{0}}{I}R_{0} $
