《2025年华东师大版一课一练九年级物理上册沪教版》

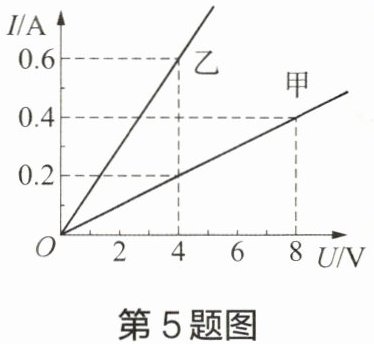

5 利用甲、乙两个电阻探究电流与电压的关系,得到如图所示的图像。由图像可知(A)

A.甲的电阻大于乙的电阻
B.甲的电阻小于乙的电阻
C.若将甲、乙串联接入电路中,则甲两端的电压小于乙两端的电压
D.若将甲、乙并联接入电路中,则通过甲的电流大于通过乙的电流

答案： A

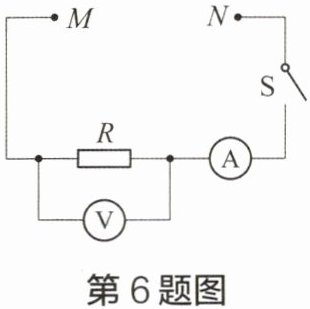

6 用如图所示电路探究电流与电压的关系。为了改变导体 $ R $ 两端的电压,小明设计了以下方案：
① 多节干电池串联接入 $ M $、$ N $ 之间；
② 电池与滑动变阻器串联接入 $ M $、$ N $ 之间；
③ 电池先后与不同阻值的定值电阻 $ R' $ 串联接入 $ M $、$ N $ 之间。
其中(D)

A.仅有①可行
B.仅有②可行
C.仅有①②两种可行
D.①②③均可行

答案： D

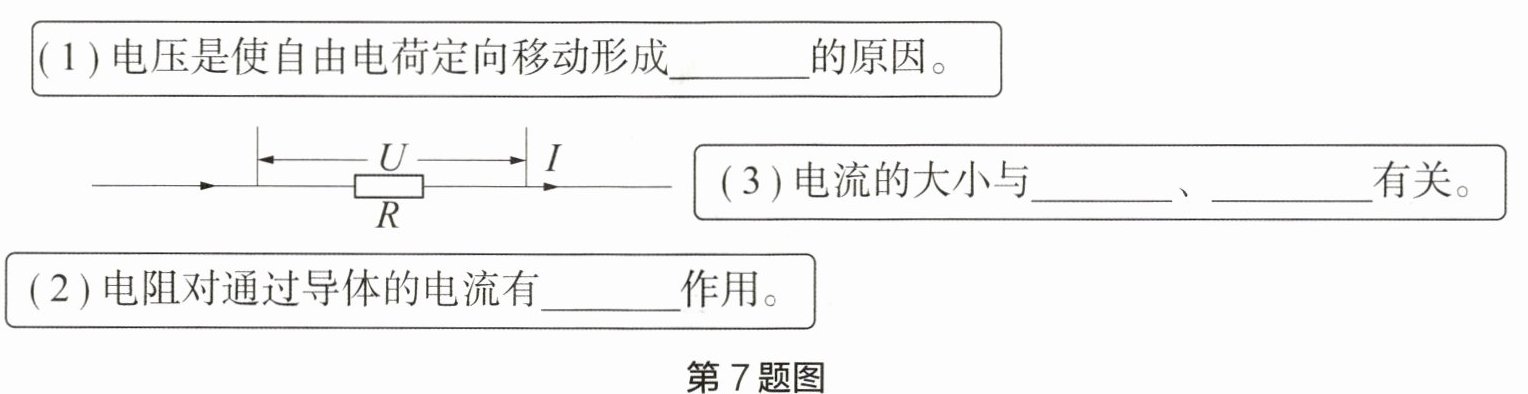

7 请将图中的电流与电压、电阻间的关系补充完整。
(1) 电压是使自由电荷定向移动形成电流的原因。
(2) 电阻对通过导体的电流有阻碍作用。
(3) 电流的大小与电压、电阻有关。

答案： （1）电流 （2）阻碍 （3）电压 电阻
