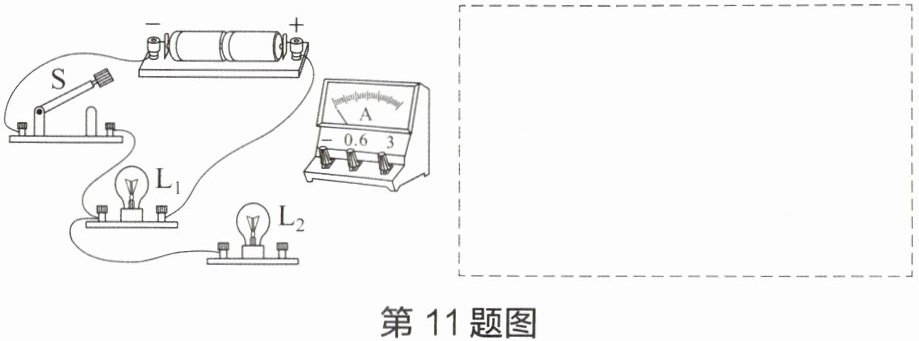

11. 如图所示为某同学设计的电路,他想利用电流表测量通过小灯泡 $ L_2 $ 的电流。已知电流表应选用 $ 0 \sim 0.6 \, A $ 量程。图中尚有两根导线未连接,请用笔画线代替导线将电路连接完整,并在虚线框内画出相应的电路图。

答案： 电流表“一”接线柱连L₂的右接线柱，“0.6 A”接线柱连电源的正极。图略。

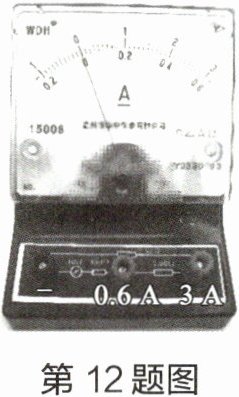

12. 如图所示为实验室中用来测量电流大小的电表。
(1)该电表的名称是电流表,可以用符号Ⓐ表示。

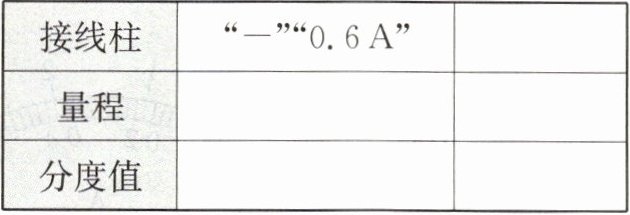

(2)观察它的结构,完成下表的填写。

|接线柱|“一”“$ 0.6 \, A $”|
|量程|0~0.6 A|
|分度值|0.02 A|

答案： （1）电流表 Ⓐ
（2）0~0.6 A 0.02 A

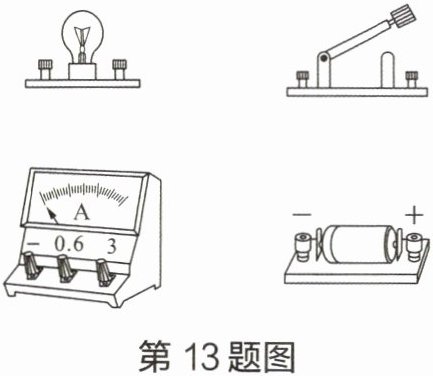

13. 在“用电流表测电流”实验中,所用器材如图所示。

(1)请用笔画线代替导线连接实物图,使小灯泡能够发光,并且电流表能够测出通过小灯泡的电流。
(2)请把以下实验步骤补充完整,并按实验操作的正确顺序将字母代号依次填在横线上：CAEDB。
A. 把电流表串联接在被测电路中,电流表选择 $ 0 \sim 3 \, A $ 量程,让电流从3 $ A $ 接线柱流进,再从一接线柱流出。
B. 断开电路,整理器材。
C. 让开关处于断开状态。
D. 闭合开关,记下电流表的示数。
E. 闭合开关,若电流表的示数低于 $ 0.6 \, A $,则断开开关,改接电流表“$ 0.6 \, A $”接线柱。

答案： （1）如答图所示。 （2）CAEDB 串联 3 一 断开 断开开关
