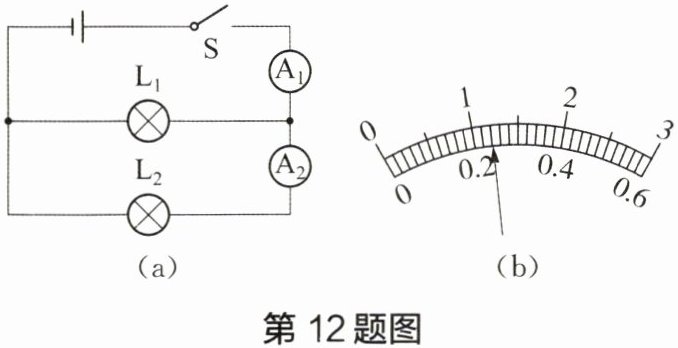

12. 在如图(a)所示的电路中,开关$S$闭合后,电流表$A_{1}$、$A_{2}$的指针都指在如图(b)所示位置。求通过小灯$L_{1}$、$L_{2}的电流I_{1}$、$I_{2}$。

答案： 因为$L_{1}$和$L_{2}$并联，所以$A_{1}$、$A_{2}$分别测干路电流$I$、通过$L_{2}$的电流$I_{2}$，则$I=I_{1}+I_{2}$，所以$I＞I_{2}$。因为两电流表指针位置相同，所以$I=1.2\,A$，$I_{2}=0.24\,A$，则$I_{1}=I-I_{2}=1.2\,A-0.24\,A=0.96\,A$

13. 如图(a)所示的电路,当开关闭合后,通过小灯$L_{1}的电流为0.3A$,电流表$A_{1}$、$A_{2}接在A$、$B$、$C$中某两点处,$A_{1}$、$A_{2}$的示数分别如图(b)、图(c)所示。请说明两电流表可能接入的位置,并计算相应的通过$L_{2}的电流I_{2}$。

答案： 因为$L_{1}$和$L_{2}$并联，通过$L_{1}$的电流$I_{1}=0.3\,A$，$A_{1}$示数为1.2A，所以$A_{2}$示数可能为1.5A或0.3A。若$A_{2}$测通过$L_{1}$的电流$I_{1}$，$A_{1}$测通过$L_{2}$的电流$I_{2}$，则$I_{2}=1.2\,A$；若$A_{2}$测通过$L_{1}$的电流$I_{1}$，$A_{1}$测干路电流$I$，则$I=1.2\,A$，$I_{2}=I-I_{1}=1.2\,A-0.3\,A=0.9\,A$；若$A_{1}$测通过$L_{2}$的电流$I_{2}$，$A_{2}$测干路电流$I$，则$I=I_{1}+I_{2}$，即$1.5\,A=0.3\,A+1.2\,A$，则$I_{2}=1.2\,A$
