《2025年华东师大版一课一练九年级物理上册沪教版》

6. 我国家庭照明电路的电压为220$ V $。英语听力测试时,各考场的扬声器是同时开播、同时停播的,且即便有的出故障了,也不影响其他的正常工作,它们的连接方式是并联(选填“串联”或“并联”)。给电动车充电时,电瓶相当于电路中用电器(选填“电源”或“用电器”)。

答案： 220 并联 用电器

7. 有一种装有静电除尘纸的拖把,扫地时除尘纸与地板摩擦就可以轻松地将灰尘和头发清扫干净。这是因为除尘纸与地板之间发生了摩擦起电现象,其实质是电荷(电子)发生了转移。除尘纸能将灰尘和头发清扫干净,是因为带电体能够吸引轻小物体。

答案： 摩擦起电 电荷(电子) 吸引轻小物体

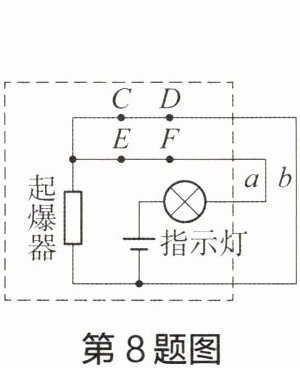

8. 某定时爆炸装置的原理图如图所示。定时装置相当于闭合的开关,到设定时间会自动断开,起爆器通电引爆。
(1)定时装置应串联在C、D(选填“$ C、D $”或“$ E、F $”)之间。
(2)起爆前,起爆器在电路中应处于短路(选填“通路”“断路”或“短路”)状态。
(3)虚线框内是其内部电路,$ a、b $ 为暴露在外面的两根导线。拆弹专家只要剪断a(选填“$ a $”或“$ b $”)导线,即可使起爆器失效。

答案：
(1) C、D
(2) 短路
(3) a

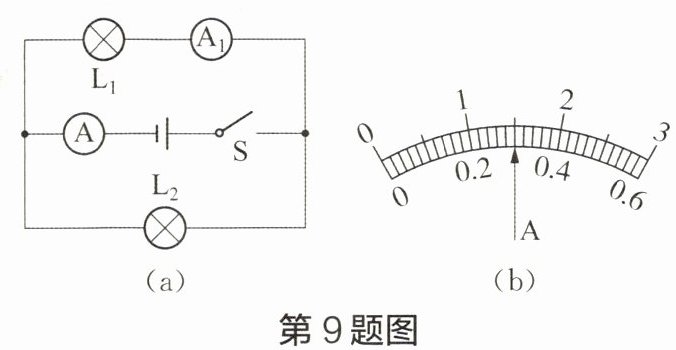

9. 在如图(a)所示电路中,开关 $ S $ 闭合后,两电流表指针位置均如图(b)所示,电流表 $ A $ 测通过干路(选填“$ L_1 $”“$ L_2 $”或“干路”)的电流,经过 $ L_2 $ 的电流为1.2 $ A $；若 $ L_2 $ 灯丝断了,则电流表 $ A $ 的示数为0.3 $ A $。

答案： 干路 1.2 0.3

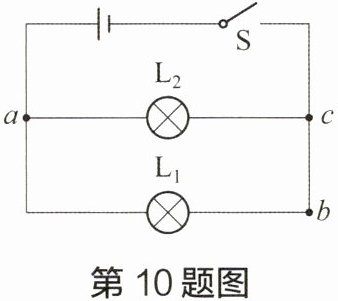

10. 在如图所示的电路中,电源电压保持不变。闭合开关 $ S $,发现小灯 $ L_1 $ 不发光,小灯 $ L_2 $ 发光。已知故障只发生在 $ ab、bc、ac $ 中的一段。
(1)电路发生的故障是断路(选填“断路”或“短路”)。
(2)为了确定故障位置,下列方法中可行的是B。(选填字母代号)
A. 将一个电流表串联在干路上
B. 用完好的小灯 $ L $ 和导线替换 $ ab $ 段
C. 将完好的小灯 $ L $ 接在 $ a、c $ 之间

请写出选择好方案后,闭合开关 $ S $ 后观察到的现象及其对应的故障：若L₁和L₂均发光，则ab段断路；若L₂发光，L₁不发光，则bc段断路。

答案：
(1) 断路
(2) B 若L₁和L₂均发光，则ab段断路；若L₂发光，L₁不发光，则bc段断路
