《2025年华东师大版一课一练九年级物理上册沪教版》

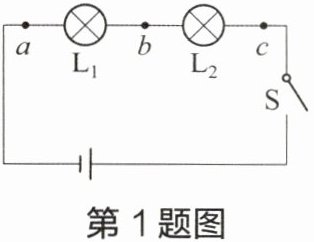

1 在用电流表探究串联电路中电流的特点时,小明同学用电流表测出如图所示电路中 $ a $、$ b $、$ c $ 三处的电流分别为 $ I_{a}= 0.2\mathrm{A} $,$ I_{b}= 0.2\mathrm{A} $,$ I_{c}= 0.2\mathrm{A} $。在表格中记录数据后,下一步应该做的是(C)

A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测出几组电流值
D.换用电流表的另一量程,再测出一组电流值

答案： C

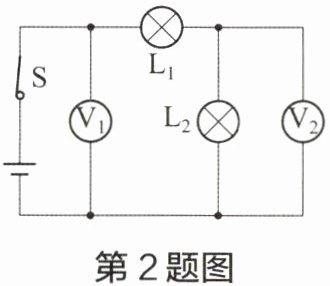

2 关于如图所示的电路,下列说法中正确的是(C)

A.两灯串联,$ \mathrm{V}_{1} $ 表的示数等于 $ \mathrm{V}_{2} $ 表的示数
B.两灯并联,$ \mathrm{V}_{1} $ 表的示数大于 $ \mathrm{V}_{2} $ 表的示数
C.两灯串联,$ \mathrm{V}_{1} $ 表的示数大于 $ \mathrm{V}_{2} $ 表的示数
D.两灯并联,$ \mathrm{V}_{1} $ 表的示数等于 $ \mathrm{V}_{2} $ 表的示数

答案： C

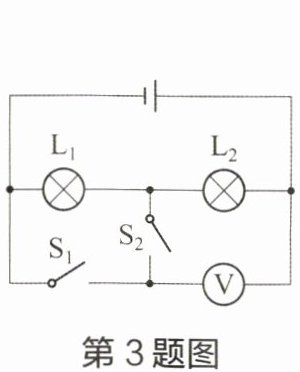

3 在如图所示电路中,只闭合开关 $ \mathrm{S}_{1} $ 时,电压表的示数为 $ U_{1} $；只闭合开关 $ \mathrm{S}_{2} $ 时,电压表的示数为 $ U_{2} $；$ \mathrm{S}_{1} $、$ \mathrm{S}_{2} $ 同时闭合时,电压表示数为 $ U_{3} $。下列关于 $ U_{1} $、$ U_{2} $、$ U_{3} $ 大小关系的判断中,正确的是(A)

A.$ U_{1}= U_{3} $
B.$ U_{1}＜U_{2} $
C.$ U_{3}= U_{2} $
D.$ U_{3}＞U_{1} $

答案： A

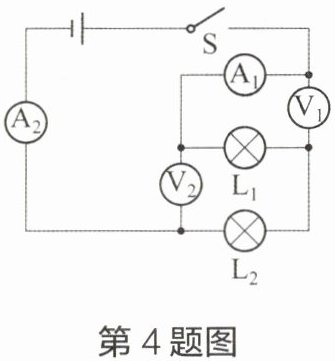

4 如图所示的电路,闭合开关 $ \mathrm{S} $,电路正常工作,电流表 $ \mathrm{A}_{1} $、$ \mathrm{A}_{2} $ 的示数分别为 $ I_{1} $、$ I_{2} $,电压表 $ \mathrm{V}_{1} $、$ \mathrm{V}_{2} $ 的示数分别为 $ U_{1} $、$ U_{2} $。下列说法中正确的是(B)

A.$ I_{1}= I_{2} $,$ U_{1}＞U_{2} $
B.$ I_{1}= I_{2} $,$ U_{1}＜U_{2} $
C.$ I_{1}＞I_{2} $,$ U_{1}= U_{2} $
D.$ I_{1}＜I_{2} $,$ U_{1}= U_{2} $

答案： B
