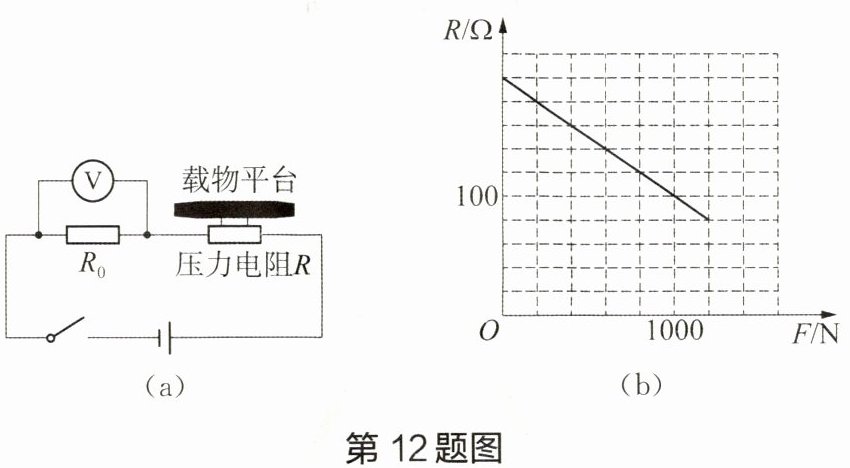

12. 如图(a)所示为某型电子体重计的电路原理图。该电子体重计主要由电源(4节干电池)、定值电阻$R_{0}$、压敏电阻$R$[其阻值随压力变化关系的图像如图(b)所示],电压表、开关等构成。电压表指针偏转角度可反映人体的质量。
(1) 根据图(b),结合已学知识,判断人体质量与电压表指针偏转角度的关系并说明理由：人体质量越大，电压表指针偏转角度越大。人体质量越大，对压敏电阻R的压力越大，由题图（b）可知，压力越大，R的阻值越小，定值电阻R₀两端的电压越大，电压表指针偏转角度越大。
(2) 干电池在长时间使用后电压会下降。一名质量为$50$kg的同学,使用长期未更换电池的电子体重计进行测量,则测量值小于$50$kg(选填“大于”“等于”或“小于”)。

答案： （1）人体质量越大，电压表指针偏转角度越大。人体质量越大，对压敏电阻R的压力越大，由题图（b）可知，压力越大，R的阻值越小，定值电阻R₀两端的电压越大，电压表指针偏转角度越大 （2）小于

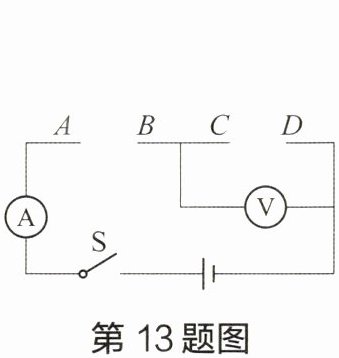

13. 请在如图所示的电路中的$A$、$B和C$、$D之间分别填画定值电阻R_{1}和滑动变阻器R_{2}$的元件符号。要求：闭合开关$S$后,向右移动滑动变阻器的滑片$P$时,电流表的示数变小,电压表的示数变大。

答案：
如答图所示。

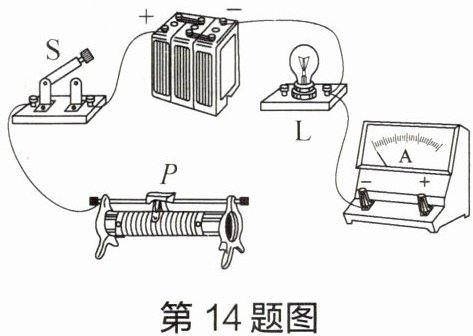

14. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求：闭合开关$S$后,小灯泡$L$才能发光；向右移动滑动变阻器的滑片$P$,小灯泡$L$亮度不变,电流表的示数变小。

答案：

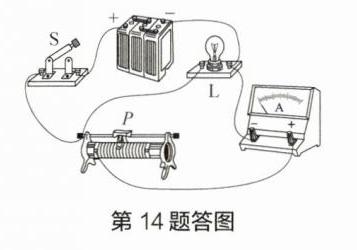

如答图所示。
