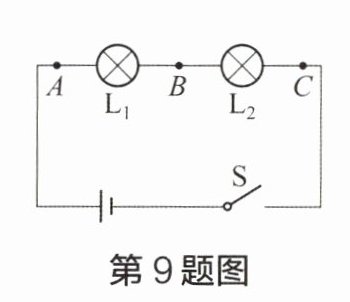

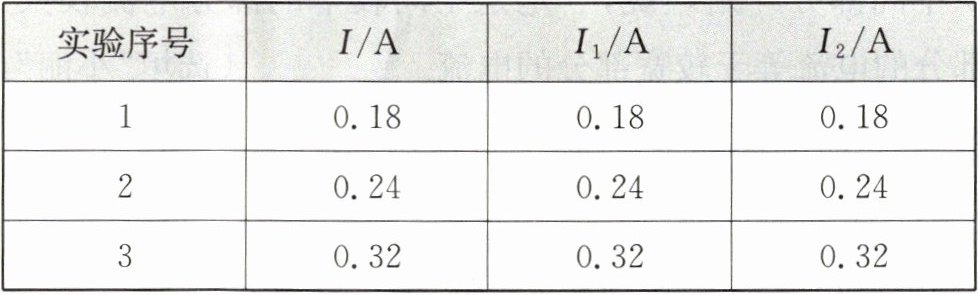

9 在“用电流表探究串联电路中电流的特点”实验中,小华按如图所示电路换用规格不同的小灯泡做了三次实验,每次实验都用同一电流表分别测出 $ A $、$ B $、$ C $ 三个位置的电流并记录在下表中。分析表中数据可得 $ I_{1} $、$ I_{2} $、$ I $ 之间的关系式为I₁=I₂=I,可得出的结论是：串联电路中电流处处相等。
| 实验序号 | $ I/\mathrm{A} $ | $ I_{1}/\mathrm{A} $ | $ I_{2}/\mathrm{A} $ |
| 1 | $ 0.18 $ | $ 0.18 $ | $ 0.18 $ |
| 2 | $ 0.24 $ | $ 0.24 $ | $ 0.24 $ |
| 3 | $ 0.32 $ | $ 0.32 $ | $ 0.32 $ |

答案： I₁=I₂=I 串联电路中电流处处相等

10 在“用电压表探究串联电路中电压的特点”实验中,小明设计了如图所示的电路。

(1)小明先测量小灯 $ \mathrm{L}_{1} $ 两端电压。要测量小灯 $ \mathrm{L}_{2} $ 两端电压时,他断开开关 $ \mathrm{S} $,只将与 $ A $ 点相连的导线改接到 $ C $ 点。小红认为这样做是错误的,原因是电压表的正、负接线柱接反了。

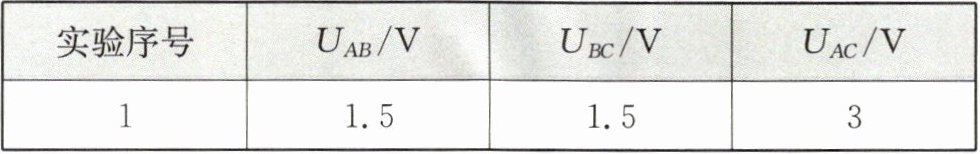

(2)正确操作后,小明测得如表一所示的数据,并分析表中数据得出实验结论：串联电路中,各用电器两端电压相等。
| 实验序号 | $ U_{AB}/\mathrm{V} $ | $ U_{BC}/\mathrm{V} $ | $ U_{AC}/\mathrm{V} $ |
| 1 | $ 1.5 $ | $ 1.5 $ | $ 3 $ |

小明的分析中存在的问题是：选用了规格相同的灯泡做实验。

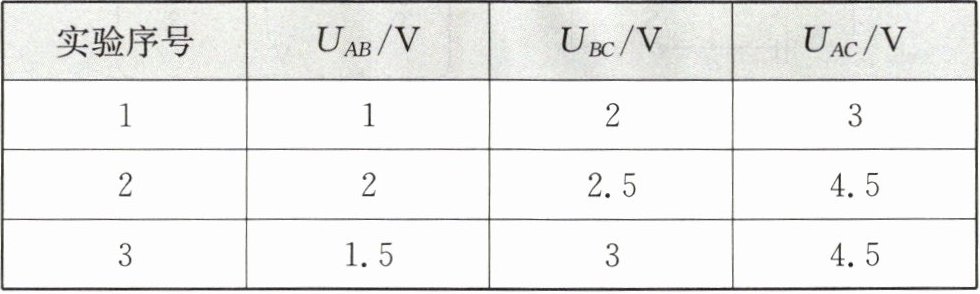

(3)找出问题后并解决后,小明改变电源电压,获得多组实验数据,并把相应的数据记录在表二中。
| 实验序号 | $ U_{AB}/\mathrm{V} $ | $ U_{BC}/\mathrm{V} $ | $ U_{AC}/\mathrm{V} $ |
| 1 | $ 1 $ | $ 2 $ | $ 3 $ |
| 2 | $ 2 $ | $ 2.5 $ | $ 4.5 $ |
| 3 | $ 1.5 $ | $ 3 $ | $ 4.5 $ |

分析表二的数据,可得 $ U_{AB} $、$ U_{BC} $、$ U_{AC} $ 之间的关系式为U_AC=U_AB+U_BC,可得出的结论是：串联电路中电源两端的电压等于各用电器两端电压之和。

答案： （1）电压表的正、负接线柱接反了
（2）选用了规格相同的灯泡做实验
（3）U_AC=U_AB+U_BC 串联电路中电源两端的电压等于各用电器两端电压之和
