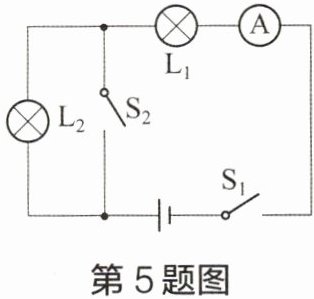

5 如图所示电路中,当开关 $ \mathrm{S}_{1} $ 闭合、$ \mathrm{S}_{2} $ 断开时,电流表 $ \mathrm{A} $ 的示数为 $ 0.3\mathrm{A} $,则此时通过小灯 $ \mathrm{L}_{2} $ 的电流为0.3$ \mathrm{A} $；当开关 $ \mathrm{S}_{1} $、$ \mathrm{S}_{2} $ 均闭合时,电流表 $ \mathrm{A} $ 的示数为 $ 0.5\mathrm{A} $,则此时小灯 $ \mathrm{L}_{2} $不发光(选填“发光”或“不发光”),通过小灯 $ \mathrm{L}_{1} $ 的电流为0.5$ \mathrm{A} $。

答案： 0.3 不发光 0.5

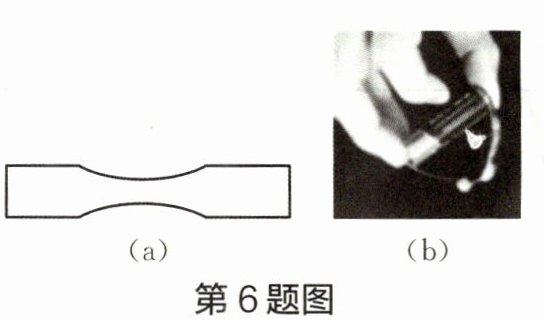

6 将口香糖锡纸剪成如图(a)所示形状,再将锡纸条带锡面的一端分别压在电池的两极上,发现锡纸发热并先从中间较窄的部分开始烧起来,如图(b)所示。小丽认为既然先从中间部分开始燃烧,一定是中间较窄的部分电流较大。但小明认为实验中锡纸较窄部分的电流等于较宽部分的电流。小明(选填“小丽”或“小明”)的判断是正确的,理由是：较窄部分与较宽部分是串联的，根据串联电路电流规律可知，通过锡纸较窄部分的电流等于较宽部分的电流。

答案： 小明 较窄部分与较宽部分是串联的，根据串联电路电流规律可知，通过锡纸较窄部分的电流等于较宽部分的电流

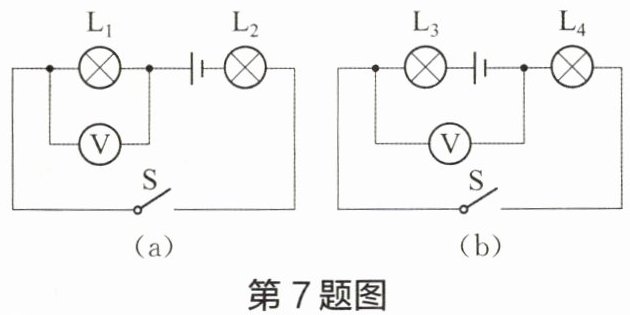

7 如图(a)、图(b)所示电路中电源电压均为 $ 3\mathrm{V} $ 且不变,开关 $ \mathrm{S} $ 闭合后,电压表的示数均为 $ 1\mathrm{V} $。
图(a)中小灯 $ \mathrm{L}_{1} $ 两端电压为1$ \mathrm{V} $,理由是：电压表与L₁并联。小灯 $ \mathrm{L}_{2} $ 两端电压为2$ \mathrm{V} $,理由是：电路为串联电路，U=U₁+U₂，则U₂=U-U₁=3V-1V=2V。
仿照上述求解过程,求出小灯 $ \mathrm{L}_{3} $、$ \mathrm{L}_{4} $ 两端电压：L₄两端电压为1V，理由是：电压表与L₄并联。L₃两端电压为2V，理由是：电路为串联电路，U=U₃+U₄，则U₃=U-U₄=3V-1V=2V。

答案： 1 电压表与L₁并联 2 电路为串联电路，U=U₁+U₂，则U₂=U-U₁=3V-1V=2V L₄两端电压为1V，理由是：电压表与L₄并联。L₃两端电压为2V，理由是：电路为串联电路，U=U₃+U₄，则U₃=U-U₄=3V-1V=2V

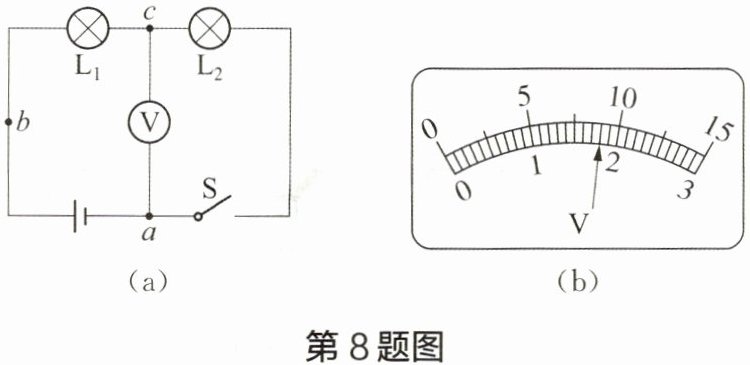

8 在如图(a)所示电路中,电源由四节干电池串接而成,闭合开关 $ \mathrm{S} $,电压表的示数如图(b)所示。

(1)小灯 $ \mathrm{L}_{1} $ 与 $ \mathrm{L}_{2} $ 的连接方式是串联,$ \mathrm{L}_{2} $ 两端的电压为1.8$ \mathrm{V} $。
(2)为测量电源电压,小明直接将 $ c $ 点的导线改接到 $ b $ 点,实验没有成功,原因是：电源电压约为6V，大于电压表选用的量程，电压表示数会超出量程，无法读数。

答案： （1）串 1.8 （2）电源电压约为6V，大于电压表选用的量程，电压表示数会超出量程，无法读数
