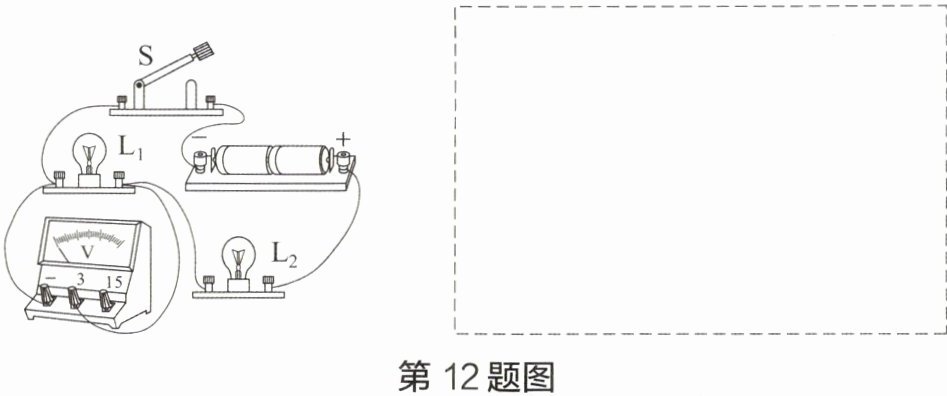

12. 如图所示,请根据实物连接图在虚线框内画出相应的电路图。

答案：
如答图所示。

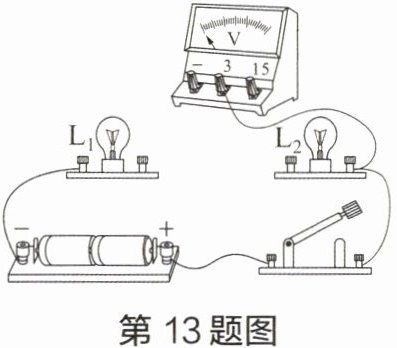

13. 在如图所示电路中,有两根导线尚未连接,请用笔画线代替导线完成电路连接。要求：两灯串联,电压表测量小灯泡$L_2$两端的电压。

答案：
如答图所示。

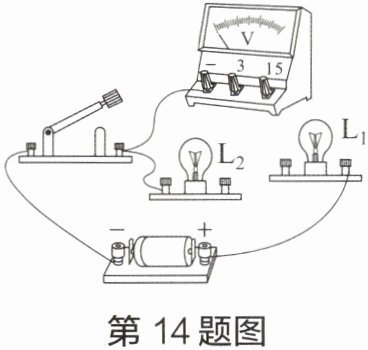

14. 在如图所示电路中,有两根导线尚未连接,请用笔画线代替导线完成电路连接。要求：闭合开关,两灯都能发光,电压表测量电源两端电压。

答案：
如答图所示。

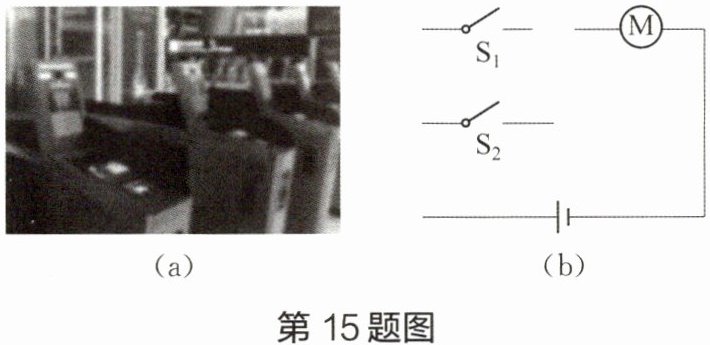

15. 如图(a)所示是火车站的自动检票闸机口。乘客需刷身份证,同时进行人脸识别,两个信息都符合后闸机门(电动机)才自动打开,可检票通过。刷身份证系统相当于开关$S_1,$人脸识别系统相当于开关$S_2,$信息符合后开关自动闭合。请根据以上要求,将图(b)中的电路图补充完整。

答案：
如答图所示。
