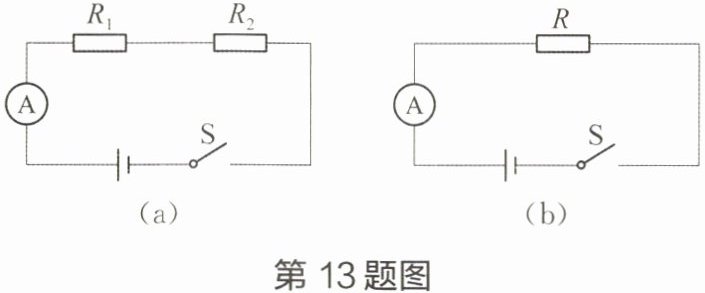

13. 在理论推导出串联电路等效电阻 $ R = R_{1} + R_{2} $ 后,小明通过实验来验证该关系。他将 $ 10Ω $ 的电阻 $ R_{1} $ 和 $ 15Ω $ 的电阻 $ R_{2} $ 接入如图(a)所示的电路中,闭合开关 $ S $ 后记录电流表示数 $ I $；在如图(b)所示电路中接入不同阻值的电阻 $ R $,直至闭合开关 $ S $ 后电流表示数与 $ I $ 相同,发现此时 $ R $ 的阻值为 $ 35Ω $,实验结论与理论推导矛盾。

(1)请你指出小明实验过程中存在的问题。
(2)请对小明的电路进行改进,写出改进方案,以验证你的观点。

答案：
(1)两电路中的电源电压不同。
(2)在两个电路的电源两端分别并联一个电压表。
