《2025年华东师大版一课一练九年级物理上册沪教版》

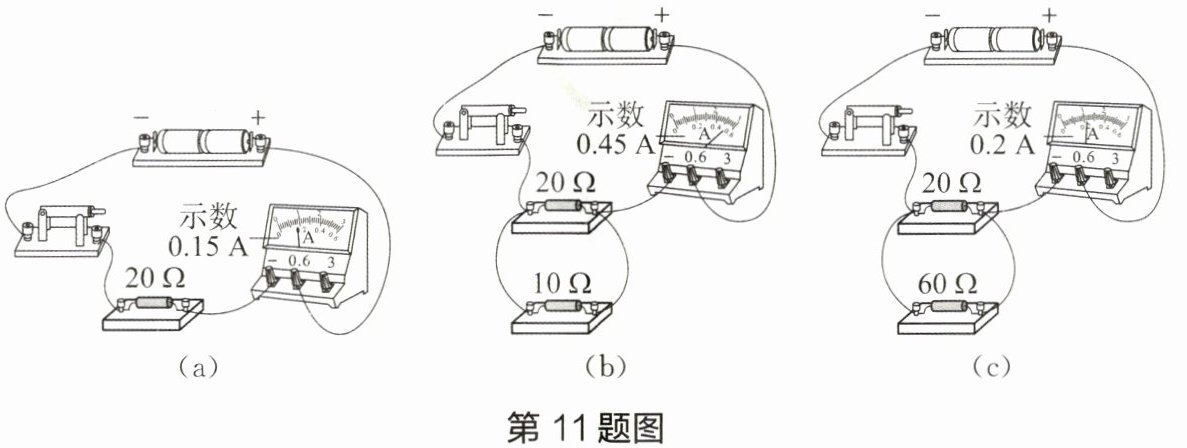

11. 小明做“探究并联电路的电阻特点”实验,他用两节干电池作为电源,在电路中分别接入若干个阻值不同的电阻进行实验,探究过程如图(a)、图(b)、图(c)所示。观察比较图中的装置、操作和电流表的示数,归纳得出结论。

(1)比较图(a)与图(b)或图(a)与图(c)可得出结论：当一个电阻与其他电阻并联时，总电阻小于该电阻。
(2)比较图(b)与图(c)可得出结论：在并联电路中，一个电阻不变，另一个电阻变大，总电阻变大。

答案：
(1)当一个电阻与其他电阻并联时，总电阻小于该电阻　
(2)在并联电路中，一个电阻不变，另一个电阻变大，总电阻变大

12. 有一只小灯泡,正常发光时的电压为 $ 6 V $,电阻为 $ 10 \Omega $。若电源电压为 $ 6 V $,要求电路中保持 $ 1 A $ 的电流不变,请设计一个电路使小灯泡正常工作,并计算出接入的电阻 $ R $ 的阻值。

答案：
电路如答图所示。
　　　　　　　　　$I_L=\frac{U}{R_L}=\frac{6\ V}{10\ \Omega}=0.6\ A$
　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　$R=\frac{U}{I_R}=\frac{U}{I-I_R}=\frac{6\ V}{1\ A-0.6\ A}=15\ \Omega$
