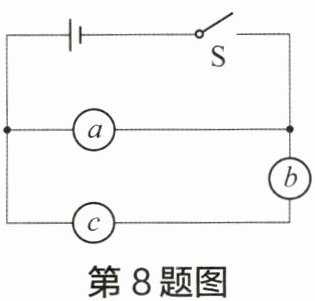

8. 在如图所示电路中,$ a $、$ b $、$ c $ 三个元件中只有一个是电流表,另两个是灯泡且开关 $ S $ 闭合后均能发光,则 $ a $、$ b $、$ c $ 对应元件的可能情况是：a是灯泡，b是电流表，c是灯泡；或a是灯泡，b是灯泡，c是电流表。

答案： a是灯泡，b是电流表，c是灯泡；或a是灯泡，b是灯泡，c是电流表

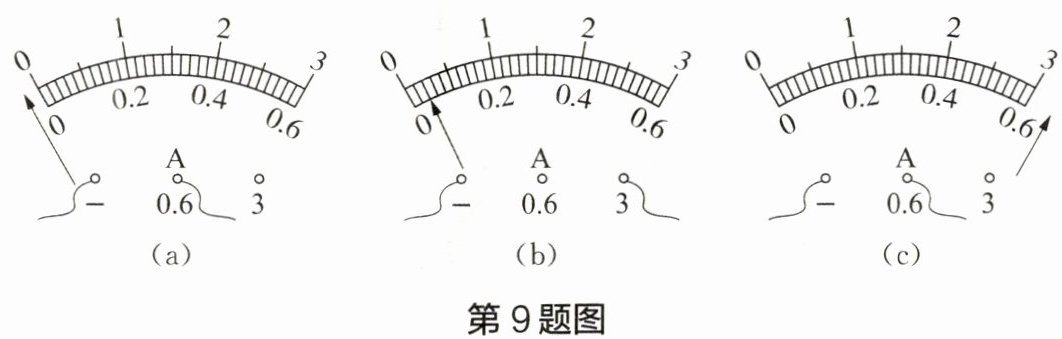

9. 甲、乙、丙三位同学做“用电流表测电流”的分组实验。闭合开关前,他们的电流表指针均指在 $ 0 $ 刻度线处。当闭合开关试触时,发现电流表指针摆动分别出现了如图(a)、图(b)、图(c)所示的三种情况,请分析他们在电流表的使用上分别存在什么问题。

(1)甲的问题：电流表的正负接线柱接反了。
(2)乙的问题：电流表选择的量程太大。
(3)丙的问题：电流表选择的量程太小。

答案： （1）电流表的正负接线柱接反了 （2）电流表选择的量程太大 （3）电流表选择的量程太小

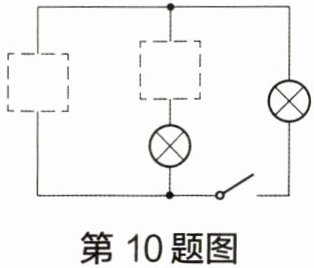

10. 在图中虚线框中填入电源和电流表的符号,并标出电流表的“$ + $”“$ - $”接线柱,要求：开关闭合后两个小灯都能工作。

答案： 左边是电源，中间是电流表。若电源上端为正极，则电流表的上端为“+”接线柱；若电源上端为负极，则电流表的上端为“一”接线柱。图略。
