《2025年华东师大版一课一练九年级物理上册沪教版》

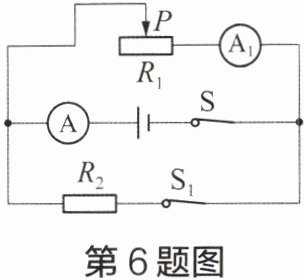

6 在如图所示的电路中,滑动变阻器$R_{1}接入电路部分的阻值与电阻R_{2}$的阻值相等,开关$S$、$S_{1}$均处于闭合状态。下列方案中,完成操作后不可能使电流表$A_{1}示数与电流表A$示数的比值较操作前变大的是(C)

A.减小电源电压,断开开关$S_{1}$
B.断开开关$S_{1}$,向左移动滑片$P$
C.增大电源电压,向左移动滑片$P$
D.用电阻$R_{0}替换R_{2}(R_{0}＞R_{2})$,向左移动滑片$P$

答案： C

7 在家庭电路中,当工作的用电器增加时,电路中的总电阻变小,总电流变大。(均选填“总电压”“总电流”或“总电阻”)

答案： 总电阻 总电流

8 定值电阻$R_{1}和R_{2}$分别标有“$10\Omega$ $2A$”和“$5\Omega$ $1A$”字样。为保证电路安全,若将它们串联接入电路,电源电压不能超过15$V$；若将它们并联接入电路,电源电压不能超过5$V$。

答案： 15 5

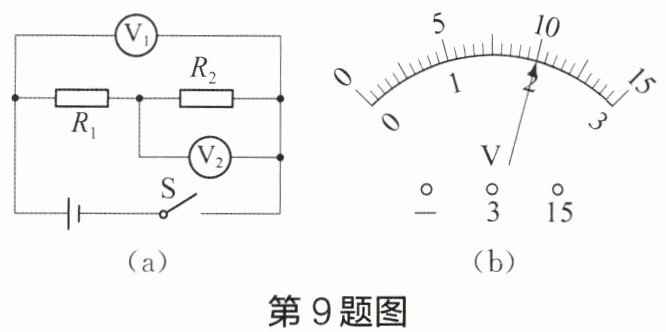

9 如图(a)所示的电路,闭合开关$S$后,两电压表的指针偏转情况均如图(b)所示,则电阻$R_{1}两端电压U_{1}= $8$V$,$R_{1}与R_{2}的电阻之比R_{1}:R_{2}= $4:1。

答案： 8 4:1

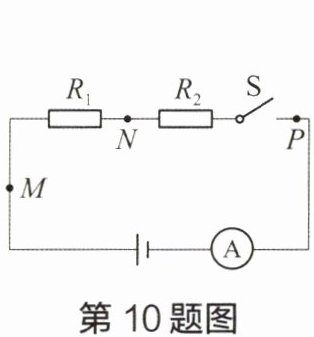

10 在如图所示的电路中,电源电压为$U$且保持不变,电阻$R_{1}$、$R_{2}的阻值均为R_{0}$。闭合开关$S$,电路正常工作。一段时间后,观察到电流表的示数突然变大。已知电路中仅有一处故障,且只发生在电阻$R_{1}或R_{2}$上。
(1)若通过在电路中添加一个电表来判断故障,则下列方案中可行的是___(选填字母代号)。
A. 在$M$点串联电压表
B. 在$N$、$P$两点间并联电流表
C. 在$N$、$P$两点间并联电压表
(2)请写出接入电表并闭合开关$S$后,所有电表可能的示数及相应的故障：___。

(1)(C)
(2)若电压表示数为U,电流表示数为$\frac{U}{R_{0}}$,则$R_{1}$短路;若电压表示数为0,电流表示数为$\frac{U}{R_{0}}$,则$R_{2}$短路

答案： （1）C（2）若电压表示数为U,电流表示数为$\frac{U}{R_{0}}$,则$R_{1}$短路;若电压表示数为0,电流表示数为$\frac{U}{R_{0}}$,则$R_{2}$短路
