《2025年华东师大版一课一练九年级物理上册沪教版》

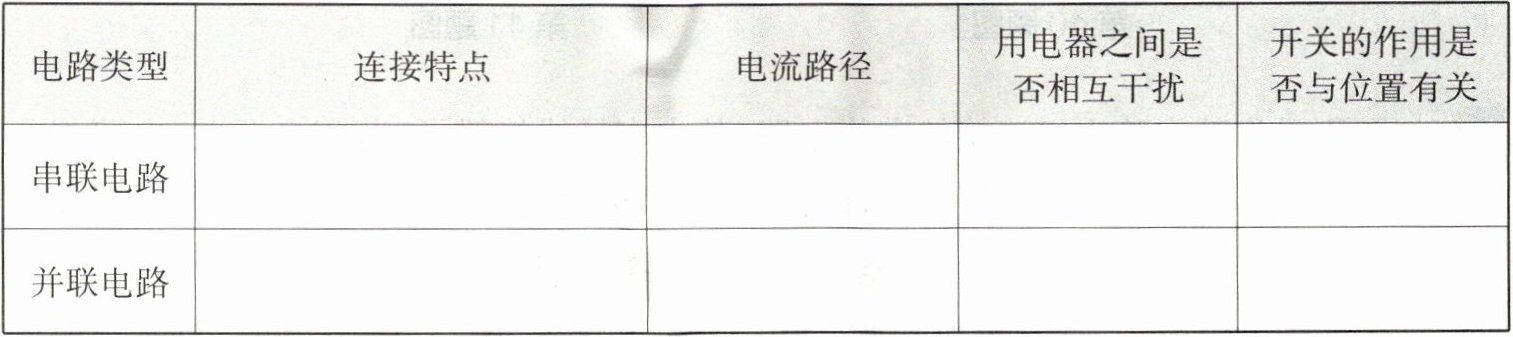

6. 在课堂中我们通过实验探究了串联、并联电路的特点,请你进行回顾与整理,完成下表的填写。
|电路类型|连接特点|电流路径|用电器之间是否相互干扰|开关的作用是否与位置有关|
|串联电路| | | | |
|并联电路| | | | |

答案： 串联电路 用电器顺次连接 只有一条 是 否；并联电路 用电器并列连接在电路中某两点 有两条或多条 否 是

7. 如图所示,某手机移动电源(俗称充电宝)有两个输出端,通过电源线可以单独或同时为手机充电,这两个输出端的连接方式是并联(选填“串联”或“并联”)。用移动电源为手机充电时,手机相当于电路中的用电器,移动电源与手机的连接方式是串联(选填“串联”或“并联”)。

答案： 并联 用电器 串联

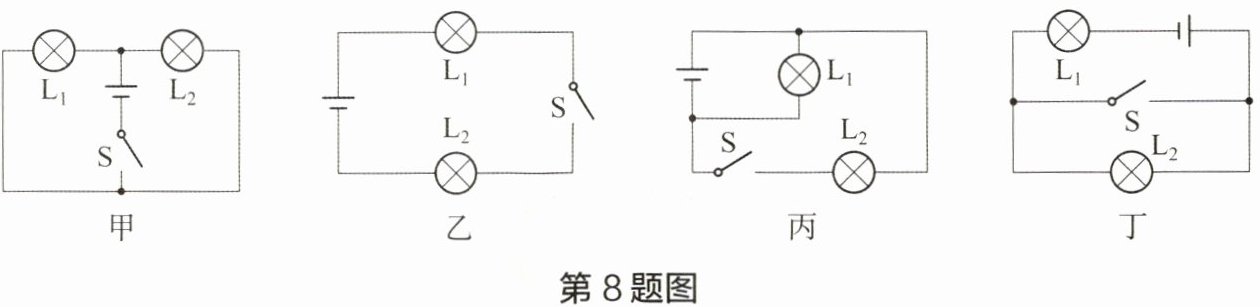

8. 根据如图所示的甲、乙、丙、丁四个电路,回答下列问题。

(1)开关S闭合后,属于串联电路的是乙,属于并联电路的是甲、丙。
(2)开关S只能控制一盏灯开或关的是丙、丁,能够同时控制两盏灯开或关的是甲、乙。

答案：
(1) 乙 甲、丙
(2) 丙、丁 甲、乙

9. 如图所示,闭合开关$S_{3}$,断开$S_{1}$、$S_{2}$,灯$L_{1}$、$L_{2}$是串联(选填“串联”或“并联”)的；闭合开关$S_{1}与S_{2}$,断开$S_{3}$,灯$L_{1}$、$L_{2}$是并联(选填“串联”或“并联”)的；若同时闭合$S_{1}$、$S_{2}和S_{3}$,则会造成电源短路。

答案： 串联 并联 电源短路

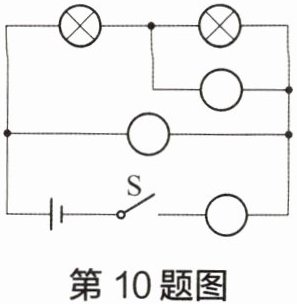

10. 在如图所示电路中的〇里填上适当的电表符号。要求：闭合开关S,只有一个小灯发光。

如答图所示。

答案： 如答图所示。
