5. 电路连接的基本方式有串联、并联(或并联、串联)两种。家用电器之间的连接方式是并联,用电器跟控制它的开关之间的连接方式是串联。

答案： 串联、并联(或并联、串联) 并联 串联

6. 在并联电路中,从电源两极到两个分支点的那部分电路叫做干路。两个分支点间的各条电路叫做支路。干路上的开关能控制所有用电器,而支路上的开关只能控制这个支路上的用电器。

答案： 干路 支路 所有 这个支路

7. 如图所示为道路口的指示灯,内部三只灯泡的连接方式为并联。汽车经过路口转向时,司机会拨动方向盘旁边的横杆,汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭,且即便其中一个损坏也不影响另一个工作。这两个转向灯在电路中的连接方式为并联,司机所拨动的这根横杆就相当于电路中开关。
第7题图：

第8题图：
第9题图：

答案： 并联 并联 开关

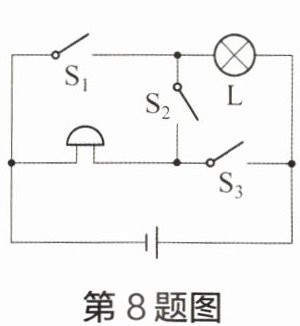

8. 如图所示,开关$S_{1}$、$S_{2}$、$S_{3}$均处于断开状态。若要小灯$L$和电铃串联,则应该只闭合开关S₂。若要小灯$L$和电铃并联,则应该只闭合开关S₁、S₃,开关S₁、S₂、S₃不能同时闭合。

答案： S₂ S₁、S₃ S₁、S₂、S₃

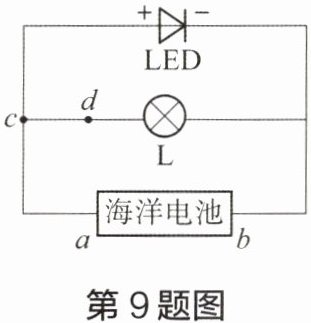

9. 海洋电池靠海水中的溶解氧与铝反应产生电能,利用化学能为航海灯供电。航海灯$L$、$LED$指示灯与海洋电池的连接如图所示,$LED$指示灯的正极应该靠近电源正极连接。
(1)航海灯$L与LED$指示灯的连接方式是并联。
(2)若$LED$指示灯亮,则b(选填“$a$”或“$b$”)端为海洋电池的负极,此时导线$cd$中电流方向为由c到d(选填“由$c到d$”或“由$d到c$”)。

答案：
(1)并
(2)b 由c到d

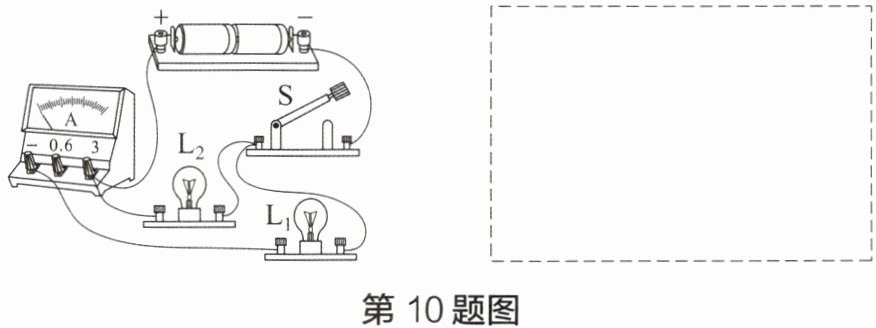

10. 请根据如图所示的实物连接图,在虚线框内画出相应的电路图。
第10题图：

答案：
如答图所示。
