《2025年华东师大版一课一练九年级物理上册沪教版》

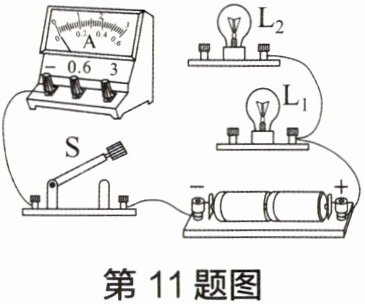

11. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。已知电流表选用的量程是$0\sim 3\ A$。要求：开关$S$控制整个电路,电流表只测量通过灯$L_{1}$的电流。

第11题图：
第12题图：

答案：
如答图所示。 (注：此处图片链接根据实际提供的参考答案调整为准，原解析中链接可能因处理有变化，但需保持原样复制)

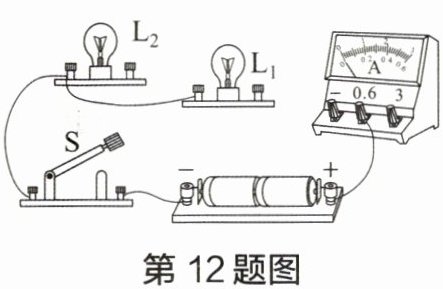

12. 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求：灯$L_{1}和L_{2}$并联,开关$S$同时控制两灯,电流表只测量通过$L_{2}$的电流。

答案： 根据题目要求，需要将灯L₁和L₂并联，开关S同时控制两灯，电流表只测量通过L₂的电流。以下是具体的连接方法：
1. 将电流表的"-"接线柱与灯L₂的右侧接线柱相连。
2. 将灯L₁的右侧接线柱与灯L₂的左侧接线柱相连。
这样连接后，L₁和L₂形成并联电路，开关S在干路上控制整个电路，电流表与L₂串联测量其电流。
（注：此处应附图表示连接方式，但由于文本限制，只能用文字描述。实际答题时，应在原图上用笔画线完成上述两处连接。）

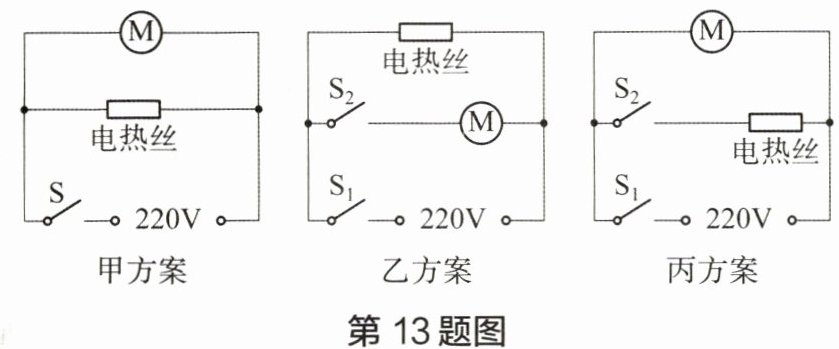

13. 如图所示是某小组同学设计的电吹风电路图的三种方案。
(1)在甲方案中,电热丝和电动机是串联还是并联？
(2)根据电吹风的工作特点和安全用电原则,你认为甲、乙、丙三个设计方案中哪个方案最合理？回答并简述理由。
第13题图：

答案：
(1)并联
(2)丙方案。理由：丙方案可实现冷风（仅电动机工作）和热风（电动机与电热丝同时工作），且电热丝工作时电动机必工作，避免电热丝单独工作过热，符合安全用电原则及电吹风工作特点。

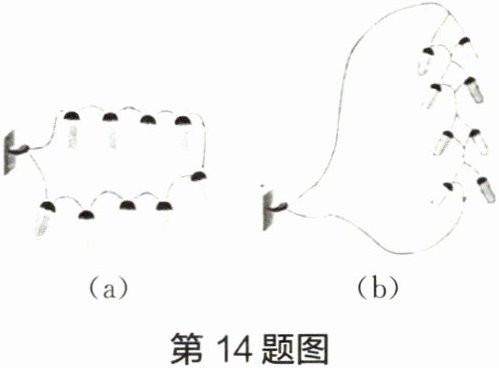

14. 如图(a)所示,装饰路旁小树的节日小彩灯可以烘托节日的气氛。但是小明发现这个电路有一个缺点,于是他和同学一起改进了节日彩灯,如图(b)所示。
(1)请指出如图(a)所示的电路的缺点。
(2)请从优点和缺点两方面对如图(b)所示的方案作出简短的评价。
第14题图：

答案：
(1)若个小灯断路烧坏了，将使整串小灯全部熄灭。
(2)优点：一个小灯损坏，其他灯工作。缺点：制造相同长度彩灯，所用小灯较多(连接复杂电路麻烦)。
