《2025年华东师大版一课一练九年级物理上册沪教版》

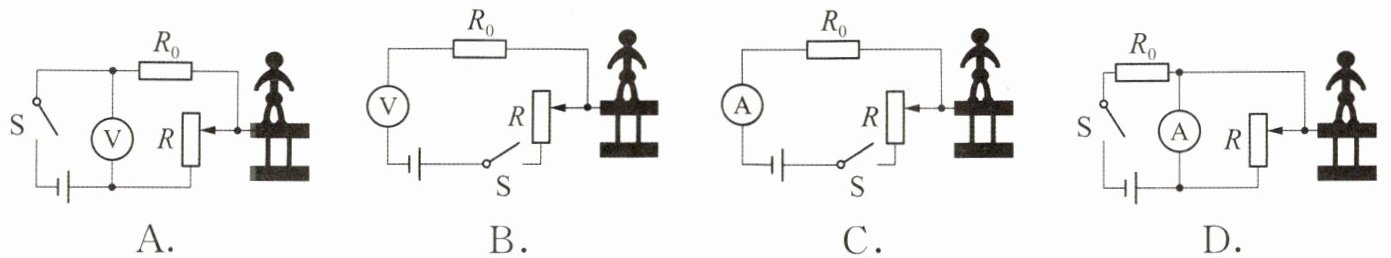

6 小明根据所学的电路知识设计了以下四个体重计原理图,其中可行的是(C)

答案： C

7 滑动变阻器是通过改变连入电路中的电阻丝的长度来改变电阻的。为了使滑动变阻器对电路起到保护作用,通常在使用前将滑片移动到电阻最大的位置。

答案： 长度 电阻最大

8 一根粗细均匀的铜丝,其电阻为 $ R $,如果把它截为长度相等的几段,每段电阻为 $ R_{1} $,则 $ R_{1} $ ＜ $ R $；若将几根这样的铜丝拧在一起,其电阻为 $ R_{2} $,则 $ R_{2} $ ＜ $ R $。(均选填“$ ＞ $”“$ = $”或“$ ＜ $”)

答案： ＜ ＜

9 我们可以将电路中多个电阻的阻碍作用看成一个电阻的作用,该电阻称为总电阻。

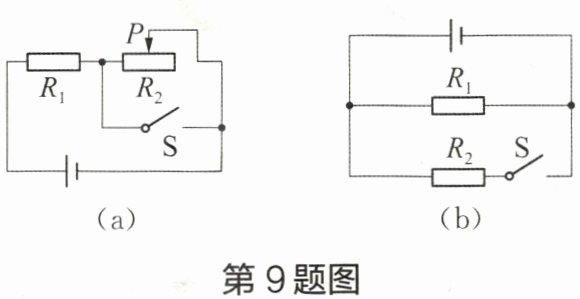

(1)在如图(a)所示电路中,当开关 $ S $ 断开时,若将滑片 $ P $ 向右移动,则总电阻将变大,其原因是总电阻接入电路的电阻丝长度变大。(均选填“变大”“变小”或“不变”)
(2)在如图(a)所示电路中,若将开关 $ S $ 闭合,则总电阻变小,其原因是总电阻接入电路的电阻丝长度变小。(均选填“变大”“变小”或“不变”)
(3)在如图(b)所示电路中,若将开关 $ S $ 闭合,则总电阻变小,其原因是总电阻接入电路的电阻丝横截面积变大。

答案： （1）变大 变大 （2）变小 变小 （3）变小 总电阻接入电路的电阻丝横截面积变大

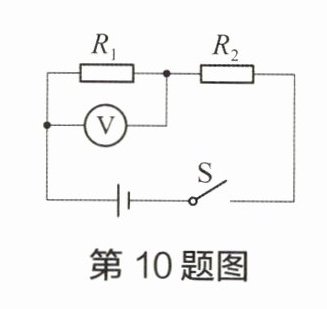

10 种植农作物的温室大棚中常用湿敏电阻监测和控制内部的空气湿度。如图所示为测量空气相对湿度的电路图,其由电源、电压表、开关、定值电阻和湿敏电阻连接而成,其中电源电压恒定不变,湿敏电阻的阻值随空气相对湿度变化的关系如下表中数据所示。

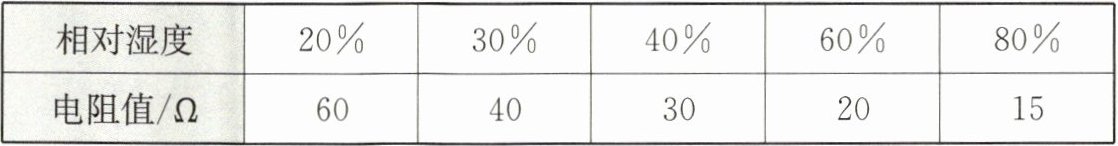

|相对湿度|20%|30%|40%|60%|80%|
|电阻值/Ω|60|40|30|20|15|


(1)由表格中的数据可知：相对湿度越大,温敏电阻的阻值 越小。
(2)若空气相对湿度变大,电压表示数也随之变大,则图(a)所示的电路中, R₂(选填“$ R_{1} $”或“$ R_{2} $”)是湿敏电阻,理由是：由表中数据可知，若空气相对湿度变大，则湿敏电阻阻值变小。在串联电路中，电源电压不变，定值电阻不变，另一电阻变小，电路中的电流变大，定值电阻两端电压变大，而湿敏电阻两端电压U湿=U-U定，变小，故电压表并联在定值电阻两端。

答案： （1）越小 （2）R₂ 由表中数据可知，若空气相对湿度变大，则湿敏电阻阻值变小。在串联电路中，电源电压不变，定值电阻不变，另一电阻变小，电路中的电流变大，定值电阻两端电压变大，而湿敏电阻两端电压U湿=U-U定，变小，故电压表并联在定值电阻两端
