《2025年华东师大版一课一练九年级物理上册沪教版》

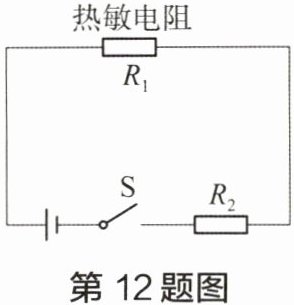

12. 由某些材料制成的电阻,其阻值会随外界温度变化而发生明显变化,这类电阻称为热敏电阻。下表记录了热敏电阻$R_1的阻值随温度t$变化的情况。利用$R_1$可以制作温度报警装置,其部分电路如图所示,其中$R_2$为定值电阻。请根据表中数据及相关信息回答以下问题。


(1)热敏电阻$R_1的阻值与外界温度t$的关系是：$R_1随t$的增大而减小(选填“增大”或“减小”)。
(2)开关$S$闭合后,当环境温度升高时,$R_1$两端的电压减小,通过$R_2$的电流增大。(均选填“增大”“不变”或“减小”)

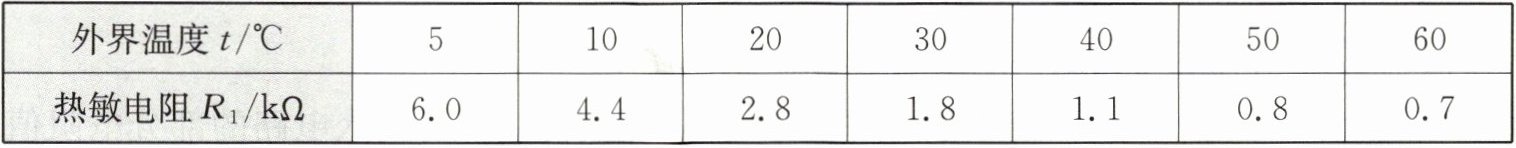

|外界温度$t/℃$|5|10|20|30|40|50|60|
|热敏电阻$R_1/kΩ$|6.0|4.4|2.8|1.8|1.1|0.8|0.7|

答案：
(1)减小　
(2)减小　增大

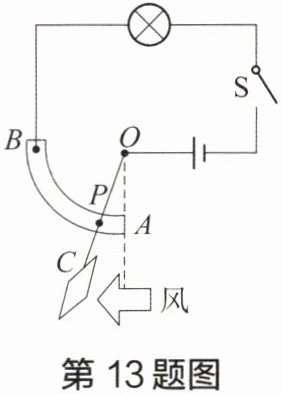

13. 小明设计了一个风力测量仪,其工作原理图如图所示,$O$是转动轴,$OC$是金属杆,下面连接着一块受风板,无风时$OC$是竖直的,处于图中虚线位置。风越强,$OC$偏转的角度越大。$AB$是一段圆弧形电阻,$P$点是金属杆与弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关$S$即可。
(1)分析可知：金属杆$OC与弧形电阻AB$组合在一起相当于一个滑动变阻器。
(2)闭合开关$S$后,若风力变大,小灯泡将变亮(选填“变亮”“变暗”或“不变”),理由是：风力变大后，OC偏转的角度变大，接入电路的BP段长度变短，电阻变小，电源电压不变，电路中的电流变大，小灯泡两端电压变大，小灯泡变亮。
(3)若要更为精准地比较风力大小,该电路应如何改进？请画出改进后的电路图。
在电路中串联一个电流表，或在小灯泡两端并联一个电压表。图略。

答案：
(1)滑动变阻器　
(2)变亮　风力变大后，OC偏转的角度变大，接入电路的BP段长度变短，电阻变小，电源电压不变，电路中的电流变大，小灯泡两端电压变大，小灯泡变亮　
(3)在电路中串联一个电流表，或在小灯泡两端并联一个电压表。图略。
