《2025年华东师大版一课一练九年级物理上册沪教版》

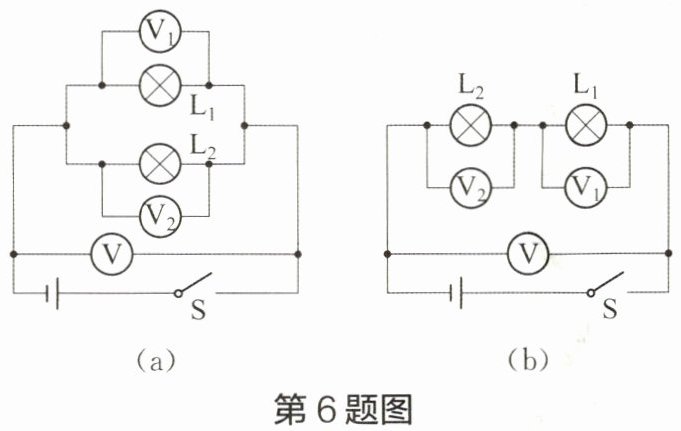

6. 在如图(a)所示的电路中,若闭合开关$S$后,电压表$V_{1}的示数为4.5V$,则电压表$V_{2}$的示数为4.5$V$,电压表$V$的示数为4.5$V$。在如图(b)所示的电路中,若闭合开关后,电压表$V_{1}$、$V_{2}的示数分别为2.5V$、$3.8V$,则电压表$V$的示数为6.3$V$。

答案： 4.5 4.5 6.3

7. 小明在成长笔记中记录了如下错题,请你帮助他找出错误之处、分析错因,并写出正确解答过程。

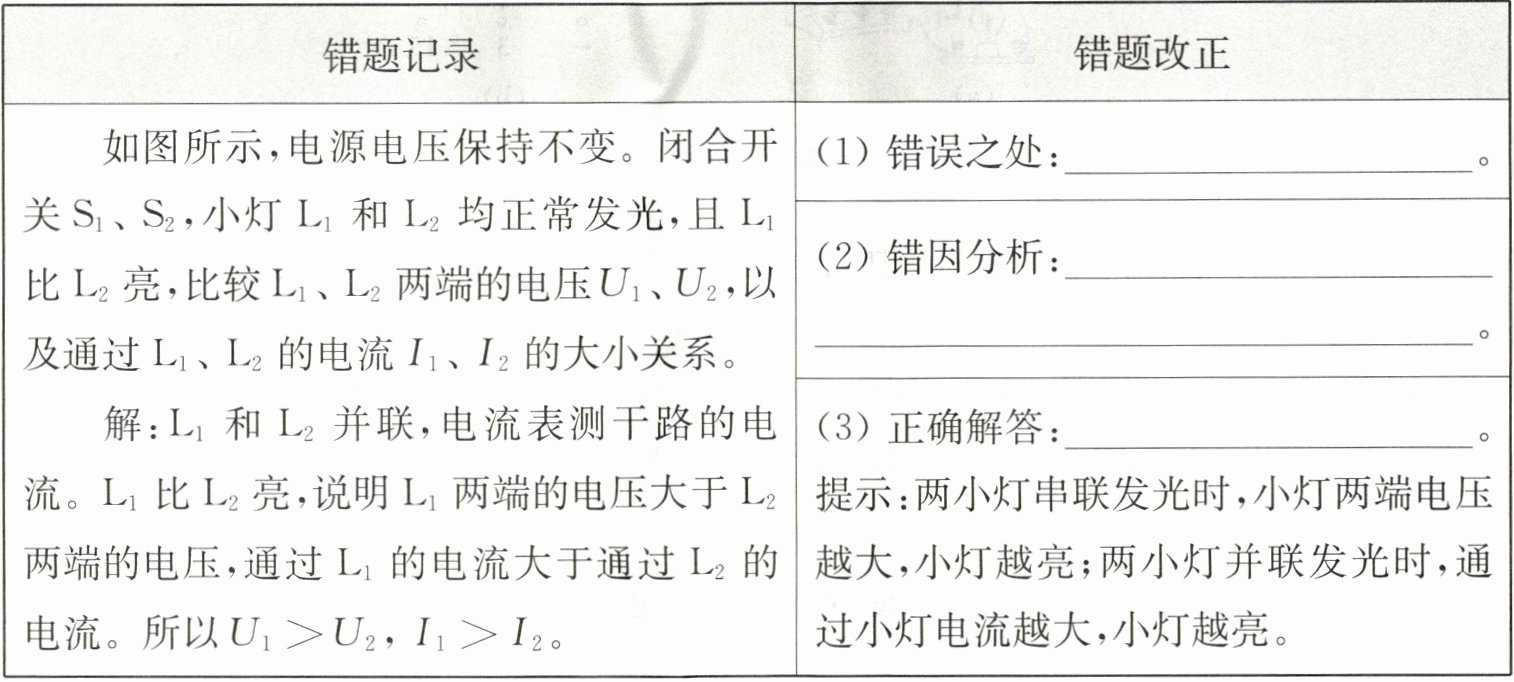

|错题记录|错题改正|

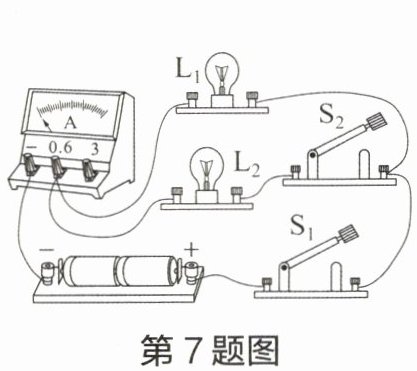

|如图所示,电源电压保持不变。闭合开关$S_{1}、$$S_{2},$小灯$L_{1}$和$L_{2}$均正常发光,且$L_{1}$比$L_{2}$亮,比较$L_{1}、$$L_{2}$两端的电压$U_{1}、$$U_{2},$以及通过$L_{1}、$$L_{2}$的电流$I_{1}、$$I_{2}$的大小关系。解：$L_{1}$和$L_{2}$并联,电流表测干路的电流。$L_{1}$比$L_{2}$亮,说明$L_{1}$两端的电压大于$L_{2}$两端的电压,通过$L_{1}$的电流大于通过$L_{2}$的电流。所以$U_{1}＞U_{2},I_{1}＞I_{2}。$|(1)错误之处：_________。(2)错因分析：_________。(3)正确解答：_________。提示：两小灯串联发光时,小灯两端电压越大,小灯越亮；两小灯并联发光时,通过小灯电流越大,小灯越亮。|(1)错误之处：$U_{1}＞U_{2}$。(2)错因分析：根据发光的亮度判断电压大小关系，没有考虑电路连接方式。(3)正确解答：$U_{1}=U_{2}$。

答案：
(1)$U_{1}＞U_{2}$
(2)根据发光的亮度判断电压大小关系，没有考虑电路连接方式
(3)$U_{1}=U_{2}$

8. 如图所示,小灯$L_{1}和L_{2}$并联,$a$、$b$、$c三个电表的示数数值分别为1.5$、$1.2$、$2.5$,则$a$、$b$、$c$三个电表中a、b是电流表,$L_{1}$两端的电压为2.5$V$,通过$L_{1}$的电流为0.3$A$。

答案： a、b 2.5 0.3

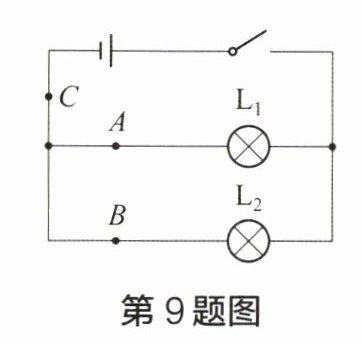

9. 为了用电流表探究并联电路中电流的特点,小明设计了如图所示的实验电路图进行实验。
(1)连接电路的过程中开关应该断开(选填“断开”或“闭合”)。
(2)若要测干路电流,应将电流表接在图中的C(选填“$A$”“$B$”或“$C$”)处。
(3)小明正确操作,多次测量,将实验数据记录在下表中。分析比较三组实验数据,可得出的结论是：并联电路中干路电流等于各支路电流之和。

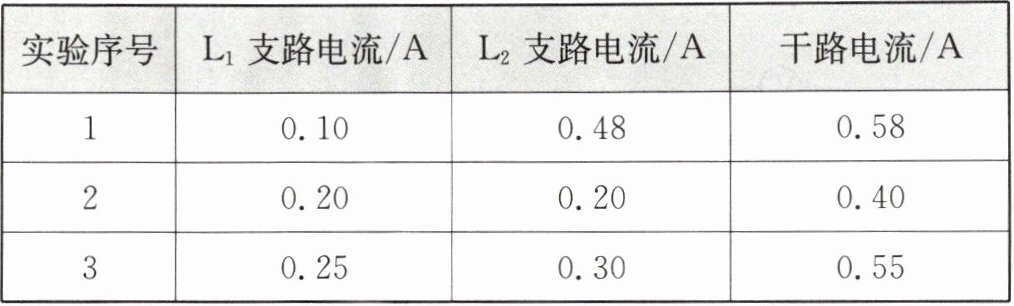

|实验序号|$L_{1}$支路电流/$A$|$L_{2}$支路电流/$A$|干路电流/$A$|
|1|0.10|0.48|0.58|
|2|0.20|0.20|0.40|
|3|0.25|0.30|0.55|

答案：
(1)断开
(2)C
(3)并联电路中干路电流等于各支路电流之和
