《2025年华东师大版一课一练九年级物理上册沪教版》

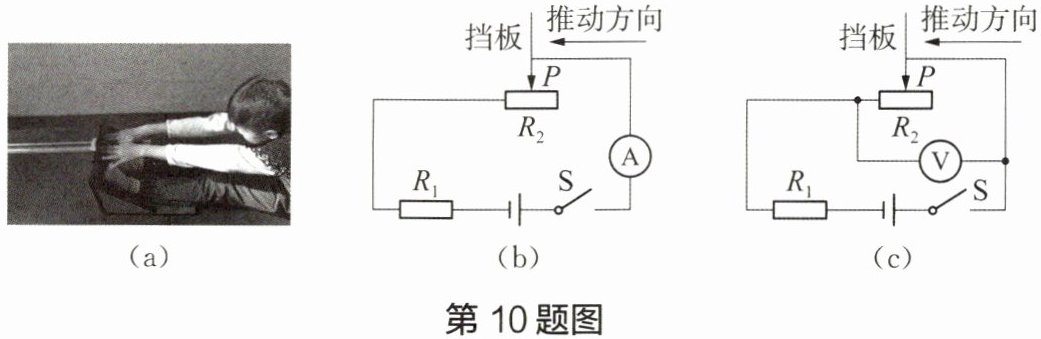

10. 某项目化学习小组参加体质测试后,拟制作一个如图(a)所示的简易坐位体前屈测试装置。为将挡板推动至不同位置时所显示的成绩高低转换为电表示数显示,且成绩越高,示数越大,甲、乙两同学分别设计了如图(b)、图(c)所示的电路工作原理图。电路元件有：定值电阻$R_1$、滑动变阻器$R_2$、挡板(与滑片$P$相连)、显示成绩的仪表($A$实质是电流表,$V$实质是电压表)、开关、电源(电压保持不变)、导线。
(1)甲、乙两同学设计的工作原理图中均连入了电阻$R_1$,其作用是保护电路。
(2)请应用所学的物理知识判断甲、乙两同学设计的电路是否需要改进,若需要改进,请说明理由并写出改进建议：甲的电路不需要改进，乙的电路需要改进。若按乙的设计，则实际工作时，向左推动挡板，R₂接入电路的部分阻值变小，电路中的电流变大，R₁两端电压U₁变大，根据串联电路电压特点，U₂=U−U₁，电压表示数变小，即向左推动越远，测试成绩越高，但电表示数越小，与“成绩越高，示数越大”的设计要求不符。可把电压表改接在R₁两端。

答案：
(1)保护电路　
(2)甲的电路不需要改进，乙的电路需要改进。若按乙的设计，则实际工作时，向左推动挡板，R₂接入电路的部分阻值变小，电路中的电流变大，R₁两端电压U₁变大，根据串联电路电压特点，U₂=U−U₁，电压表示数变小，即向左推动越远，测试成绩越高，但电表示数越小，与“成绩越高，示数越大”的设计要求不符。可把电压表改接在R₁两端

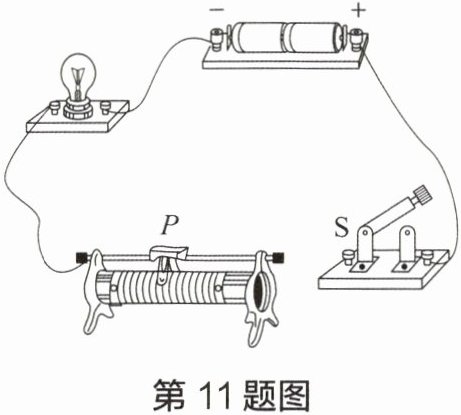

11. 在如图所示电路中,有一根导线尚未连接,请以笔画线代替导线补上。要求：闭合开关$S$,向右移动滑片$P$时,小灯变亮。

答案：
如答图所示。
