7. “用电流表和电压表测量电阻”实验的实验原理是$R=\frac{U}{I}$,实验中需要测量的是待测电阻两端的电压、通过待测电阻的电流。这种间接测量电阻的方法称为“伏安法”。

答案： $R=\frac{U}{I}$ 待测电阻两端的电压、通过待测电阻的电流 伏安

8. 根据“用电流表和电压表测量电阻”实验,回答以下问题。

(1)在图(a)中将实验电路图补充完整。
(2)根据电路图,用笔画线代替导线,在图(b)中将实物电路连接完整。(连线不能交叉)
(3)本实验主要步骤有下列几项,请将下列步骤合理排序：______(填字母代号)。
A. 闭合开关,观察并记录电流表、电压表的示数。
B. 按电路图连接实物图,移动滑片 P,使滑动变阻器接入电路的阻值最大。
C. 改变滑动变阻器滑片 P 的位置,重复步骤 A。
D. 开关试触,确定电压表和电流表所选的量程是否合适,若不合适,则调整。
E. 根据欧姆定律计算电阻,并求出电阻的平均值。
(4)若将滑片 P 移至某一位置时,电压表和电流表的示数如图(c)所示,则待测电阻两端的电压为______V,此时待测电阻的阻值为______Ω。

答案：

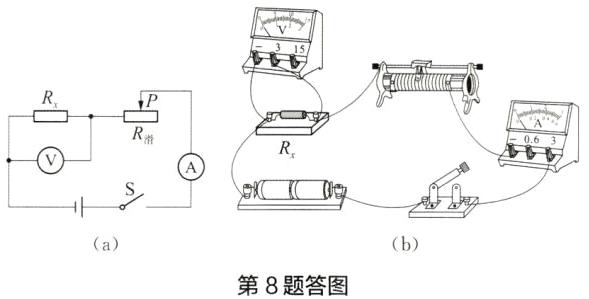

(1)如答图(a)所示。
(2)如答图(b)所示。
(3)BDACE
(4)2 2
