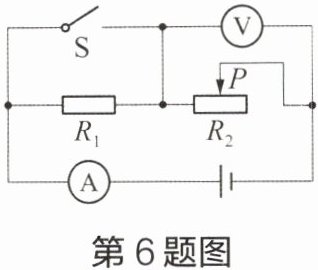

6. 在如图所示的电路中,电源电压保持不变。现对电路分别进行下列操作：①将滑动变阻器滑片$P$向右移；②用电阻$R_{3}(R_{3}＜R_{1})$替换电阻R_{1}；③闭合开关$S$。其中能使电流表与电压表示数均变大的操作有(C)

A.0个
B.1个
C.2个
D.3个

答案： C

7. 上海地区家庭照明电路电压为220V。家庭电路中各用电器之间是并联(选填“串联”或“并联”)连接的。家庭电路中使用的用电器增多,电路的总电阻变小(选填“变大”“不变”或“变小”)。

答案： 220 并联 变小

8. 某导体两端的电压为$6$V,通过该导体的电流为$0.6$A,该导体的电阻为10Ω。若该导体两端的电压变为$12$V,则它的电阻为10Ω。

答案： 10 10

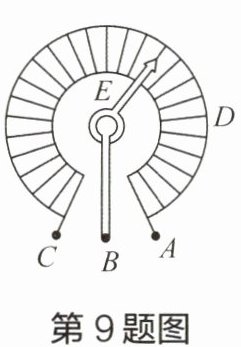

9. 如图所示是收音机上音量调节旋钮的结构示意图。它实际上是一个滑动变阻器,是通过改变接入电路中的电阻丝的长度来改变电阻的。若将接线柱$B$、$C$接入电路,则顺时针转动旋钮触片$E$时,收音机的音量将变小(选填“变大”“不变”或“变小”)。

答案： 滑动变阻器 长度 变小

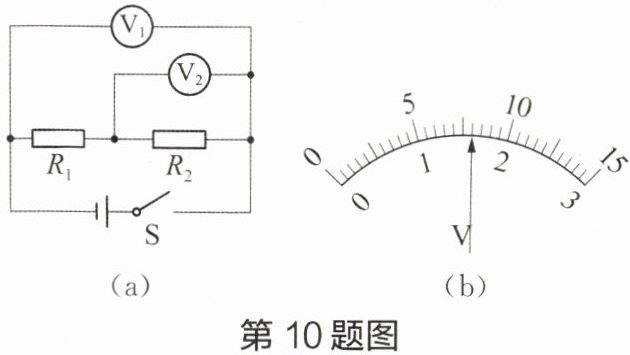

10. 如图(a)所示电路,闭合开关$S$后,两电压表指针偏转均如图(b)所示,则电阻$R_{1}和R_{2}$两端的电压分别为6.4V和1.6V,$R_{1}:R_{2}= $4:1。

答案： 6.4 1.6 4:1

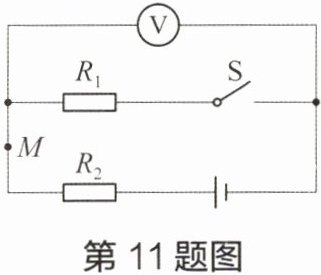

11. 在如图所示的电路中,电源电压为$U_{0}$且保持不变,闭合开关$S$,电路正常工作。一段时间后,电压表的示数变为$U_{0}$。已知故障只发生在电阻$R_{1}或R_{2}$上。
(1) 用完好的电阻$R_{0}$替换电阻$R_{1}$,闭合开关$S$。请写出电压表示数可能的情况及相应的故障：若电压表示数大于0，小于U₀，则电阻R₁断路；若电压表示数等于U₀，则电阻R₂短路。
(2) 以下操作中,能通过电表的示数或示数变化情况判断出故障的是AB(选填字母代号)。(新接入的元件均完好)
A. 在$M$处串联一个电流表
B. 用电阻$R_{0}替换电阻R_{2}$
C. 在电阻$R_{1}$两端并联一根导线

答案： （1）若电压表示数大于0，小于U₀，则电阻R₁断路；若电压表示数等于U₀，则电阻R₂短路 （2）AB
