11 某型可充电调光台灯电位器(滑动变阻器)的内部结构示意图如图(右)所示,其中 $ a $、$ b $、$ c $ 是它的三个接线柱。请用笔画线代替导线完成电路连接,要求：旋钮带动滑片顺时针转动时,灯泡变亮。

答案： 如答图所示。

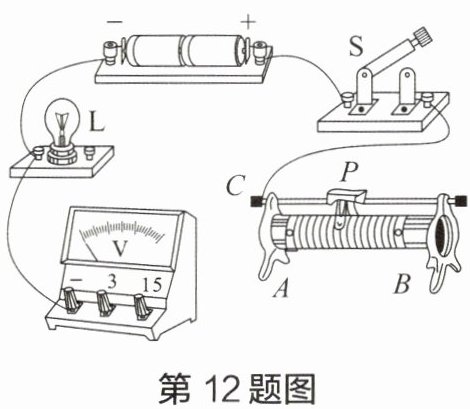

12 在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求：电压表测小灯两端电压；闭合开关 $ S $,向右端移动滑动变阻器的滑片 $ P $,小灯变亮。

答案： 如答图所示。

13 在“探究导体电阻大小与哪些因素有关”实验中,有如图所示的四根合金丝可供选择,其横截面积关系为 $ S_{a} = S_{b} = S_{c} ＜ S_{d} $。

(1)若要探究导体电阻的大小与导体材料的关系,则应选择合金丝 (a、b)。
(2)这四根合金丝能否用来探究导体电阻大小与导体横截面积的关系？若能,写出应选择的合金丝；若不能,说明理由。
不能。要研究导体电阻大小与导体横截面积的关系，需选择长度、材料均相同，横截面积不同的合金丝，这四根合金丝不符合要求。

答案： （1）a、b （2）不能。要研究导体电阻大小与导体横截面积的关系，需选择长度、材料均相同，横截面积不同的合金丝，这四根合金丝不符合要求。
