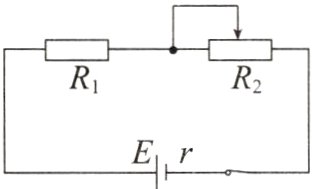

3.如图所示，电源电动势为E，电源内阻为r = 1 Ω，定值电阻R1 = 4 Ω，滑动变阻器R2变化范围是0～10 Ω。下列说法正确的是 （ ）

A.当R2 = 3 Ω时，电源的输出功率最大
B.当R2 = 3 Ω时，R1获得的功率最大
C.当R2 = 0时，电源的效率最大
D.当R2 = 0时，R1获得的功率最大

答案： D

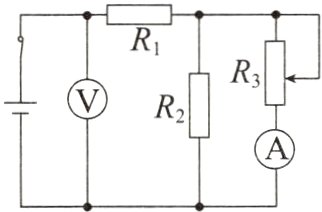

4.如图所示，电源电动势和内阻都保持不变，当滑动变阻器的滑片向上移动时 （ ）

A.电压表的读数增大，电流表的读数减小
B.电压表和电流表的读数都增大
C.电压表和电流表的读数都减小
D.电流表的读数增大，电压表的读数减小

答案： A

5.电阻表是由可调电阻、表头、电源串联而成的。一同学在利用电阻表测量阻值为R = 100 Ω的电阻时，发现指针偏转为表盘的$\frac{4}{5}$；若测量另一阻值为Rx的电阻时，指针偏转为表盘的$\frac{1}{5}$，则Rx为 （ ）
A.1 000 Ω
B.400 Ω
C.25 Ω
D.1 600 Ω

答案： D

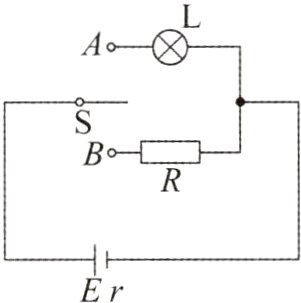

6.如图所示的电路中，当开关S接A点时，标有“4 V 8 W”的小灯泡L正常发光，当开关S接B点时，通过电阻R的电流为1 A，这时电阻R两端的电压为5 V。求：

（1）电阻R的阻值；
（2）电源的电动势和内阻。

答案： （1）5Ω （2）6V 1Ω
