【例3】测定一组干电池的电动势和内阻的实验中，备有下列器材：
$A.$ 待测的干电池
$B.$ 电流表$A₁($内阻可忽略不计)
$C.$ 电流表$A₂($内阻可忽略不计)
$D.$ 定值电阻$R₀($阻值1 000 $Ω)$
$E.$ 滑动变阻器$R($阻值0～20 $Ω)$
$F.$ 开关和导线若干
某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示的电路完成实验。
　　　　　　
（1）在实验操作过程中，该同学将滑动变阻器的滑片向左滑动，则电流表$A₁$的示数将$______（$选填“变大”或“变小”）。

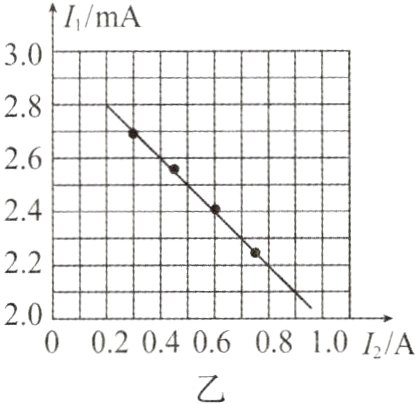

（2）该同学利用测出的实验数据绘出的$I₁$ - $I₂$图线如图乙所示$（I₁$为电流表$A₁$的示数，$I₂$为电流表$A₂$的示数，且$I₂$的数值远大于$I₁$的数值），则由图线可得被测电源的电动势$E$ $=$ $______V$，内阻$r$ $=$ $______Ω$。（计算结果保留两位有效数字）
(3)若将图线的纵坐标改为______，则图线在纵轴的截距的物理含义为电源电动势。
　　　　　　　

答案：
(1)变大
(2)3.0 1.0
(3)I₁R₀

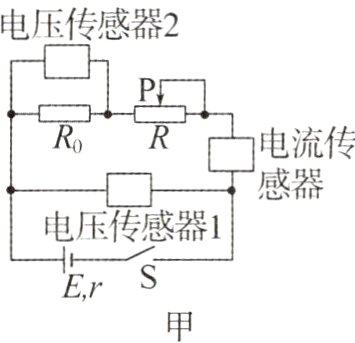

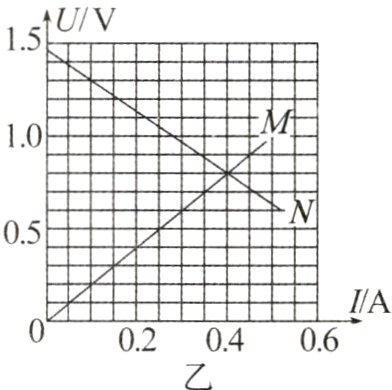

【例4】为了测定电源电动势E、内阻r和定值电阻R₀的阻值，某同学利用传感器设计了图甲所示的电路，闭合开关S，调节滑动变阻器的滑片P向某一方向移动时，通过电压传感器1、电压传感器2和电流传感器测得的数据，用计算机分别描绘了图乙所示的M、N两条U - I直线，请回答下列问题：
　　　 　
（1）根据图乙中的M、N两条直线可知，______。
A. 直线M是根据电压传感器1和电流传感器的数据绘制的
B. 直线M是根据电压传感器2和电流传感器的数据绘制的
C. 直线N是根据电压传感器1和电流传感器的数据绘制的
D. 直线N是根据电压传感器2和电流传感器的数据绘制的
（2）根据图乙可以求得定值电阻R₀ = ______Ω。
（3）电源电动势E = ______V，内阻r = ______Ω。

答案：
(1)BC
(2)2.0
(3)1.46(1.44～1.48) 1.67(1.60～1.70)
