##### 主题探索一 匀强电场中电势差与电场强度的关系
###### 问题情境

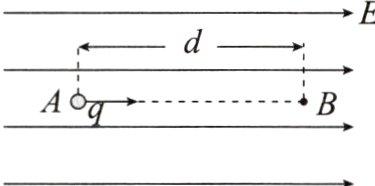

如图所示，匀强电场的电场强度为$E$，电荷量为$q$的正电荷沿电场线从$A$点移动到$B$点，$A$、$B$两点之间的距离为$d$。
1. $A$、$B$两点之间的电势差$U_{AB}$与电场强度$E$存在怎样的关系？

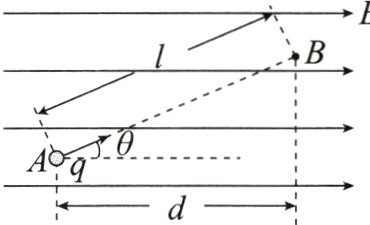

2. 在上面的讨论中，如果$A$、$B$两点之间的连线与电场线方向的夹角为$\theta$，如图所示，还能得出以上结论吗？请尝试进行论证。

3. 综合以上探究，公式$U_{AB}=Ed$中，你对“$d$”的含义有什么认识？

答案： [问题情境]
1.正电荷沿电场线从A点移动到B点静电力做的功W与A、B两点之间的电势差$U_{AB}$的关系为W=q$U_{AB}$。
在匀强电场中，电荷所受的静电力F是恒力，它所做的功为W=Fd=qEd。
由以上两式得$U_{AB}$=Ed。
2.正电荷从A点移动到B点，所受静电力做功为W=Eqlcosθ=Eqd，电势差与静电力做功的关系W=q$U_{AB}$，综合两式可得$U_{AB}$=Ed。
3.在匀强电场中，公式$U_{AB}$=Ed中的“d”为电场中两点沿电场方向的距离。

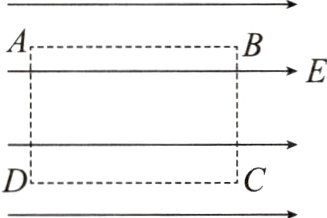

【例1】如图所示，匀强电场的电场强度大小为$1×10^{3}\ N/C$，$l_{AB}=l_{DC}=4\ cm$，$l_{BC}=l_{AD}=3\ cm$，$ABCD$为矩形，$AB$平行于电场线，则下述计算结果正确的是 （ ）

A. $AB$之间的电势差为$4000\ V$
B. $AC$之间的电势差为$50\ V$
C. 将$q = - 5×10^{-3}\ C$的点电荷沿矩形路径$ABCDA$移动一周，静电力做功为$0$
D. 将$q = - 5×10^{-3}\ C$的点电荷沿$ABC$或$ADC$从$A$移动到$C$，静电力做功都是$-0.25\ J$

答案： [例1]C

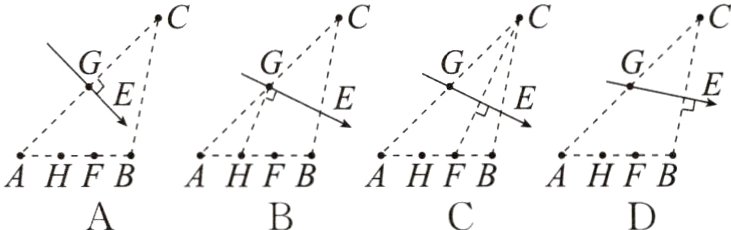

【例2】（多选）如图所示，$A$、$B$、$C$是匀强电场中平行于电场线的某一平面上的三个点，各点的电势分别为$\varphi_{A}=5\ V$，$\varphi_{B}=2\ V$，$\varphi_{C}=3\ V$，$H$、$F$三等分$AB$，$G$为$AC$的中点。在下列各示意图中，能正确表示该电场强度方向的是 （ ）

答案： [例2]BC
