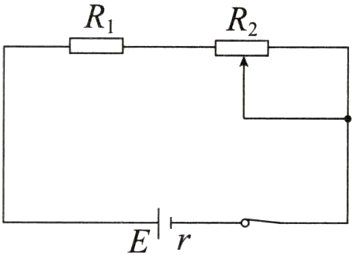

【例3】如图所示,E = 8 V,r = 2 Ω,R1 = 8 Ω,R2为滑动变阻器。

(1)要使滑动变阻器获得的电功率最大,则R2的取值应是多少?这时R2的功率是多少?
(2)要使R1得到的电功率最大,则R2的取值应是多少?R1的最大功率是多少?这时电源的效率是多少?
(3)调节R2的阻值,能否使电源以最大的功率$\frac{E^{2}}{4r}$输出?为什么?
(1)要使滑动变阻器获得的电功率最大,则R2的取值应是多少?这时R2的功率是多少?
(2)要使R1得到的电功率最大,则R2的取值应是多少?R1的最大功率是多少?这时电源的效率是多少?
(3)调节R2的阻值,能否使电源以最大的功率$\frac{E^{2}}{4r}$输出?为什么?
答案:
【例3】
(1)10Ω 1.6W
(2)0 5.12W 80%
(3)不能,因为即使$R_{2}=0$,外电路的电阻$R_{1}$也大于$r$,不可能有$\frac{E^{2}}{4r}$的最大输出功率。本题中,当$R_{2}=0$时,外电路得到的功率最大。
(1)10Ω 1.6W
(2)0 5.12W 80%
(3)不能,因为即使$R_{2}=0$,外电路的电阻$R_{1}$也大于$r$,不可能有$\frac{E^{2}}{4r}$的最大输出功率。本题中,当$R_{2}=0$时,外电路得到的功率最大。
主题探索三 路端电压与电流、负载的关系
问题情境

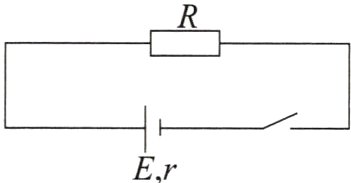

1.在如图所示的电路中,电源的电动势E = 10 V,内阻r = 1 Ω,试求当外电路的电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压。通过计算,你发现了怎样的规律?

2.依据部分电路的欧姆定律和闭合电路的欧姆定律,推导出路端电压和负载电阻的关系,并分析用电压表直接测电源电动势的依据。
3.根据闭合电路欧姆定律写出路端电压U与干路电流I之间的关系式,并画出U - I图像,说明图线与纵轴的交点、与横轴交点(纵坐标从0开始)、斜率的绝对值的物理意义。
问题情境
1.在如图所示的电路中,电源的电动势E = 10 V,内阻r = 1 Ω,试求当外电路的电阻分别是3 Ω、4 Ω、9 Ω时所对应的路端电压。通过计算,你发现了怎样的规律?
2.依据部分电路的欧姆定律和闭合电路的欧姆定律,推导出路端电压和负载电阻的关系,并分析用电压表直接测电源电动势的依据。
3.根据闭合电路欧姆定律写出路端电压U与干路电流I之间的关系式,并画出U - I图像,说明图线与纵轴的交点、与横轴交点(纵坐标从0开始)、斜率的绝对值的物理意义。
答案:
问题情境:
1.根据闭合电路欧姆定律得$U = E - Ir = E-\frac{E}{R + r}r$,代入数据可得外电压分别为7.5V、8V、9V。由数据可知,随着外电路电阻的增大,路端电压逐渐增大。
2.由$I = \frac{E}{R + r}$和$U = IR$得路端电压$U=\frac{E}{1+\frac{r}{R}}$,由此式可知路端电压随外电路电阻的增大而增大。当外电路断路(外电路电阻无穷大)时,路端电压$U = E$,这也提供了一种粗测电动势的方法,即把电压表直接连在电源两端测电源电动势。
3.由$E = U + U_{内}$及$U_{内}=Ir$,得$U = E - Ir$,$U - I$图像如图所示。

图线在纵轴的截距表示电源的电动势$E$;图线在横轴的截距(纵坐标从0开始)表示电源的短路电流$I_{0}$;图线斜率的绝对值表示电源的内阻,即$r = \frac{E}{I_{0}}$。
问题情境:
1.根据闭合电路欧姆定律得$U = E - Ir = E-\frac{E}{R + r}r$,代入数据可得外电压分别为7.5V、8V、9V。由数据可知,随着外电路电阻的增大,路端电压逐渐增大。
2.由$I = \frac{E}{R + r}$和$U = IR$得路端电压$U=\frac{E}{1+\frac{r}{R}}$,由此式可知路端电压随外电路电阻的增大而增大。当外电路断路(外电路电阻无穷大)时,路端电压$U = E$,这也提供了一种粗测电动势的方法,即把电压表直接连在电源两端测电源电动势。
3.由$E = U + U_{内}$及$U_{内}=Ir$,得$U = E - Ir$,$U - I$图像如图所示。
图线在纵轴的截距表示电源的电动势$E$;图线在横轴的截距(纵坐标从0开始)表示电源的短路电流$I_{0}$;图线斜率的绝对值表示电源的内阻,即$r = \frac{E}{I_{0}}$。
