【例3】把表头改装成大量程电流表时,下列说法正确的是( )
A. 改装原理为并联电阻能增大通过表头的电流
B. 改装后,表头本身允许加的电压增大了
C. 改装后,表头自身的电阻减小了
D. 改装后使用时,表头本身的参量都不改变,整个并联电路允许通过的电流增大了
A. 改装原理为并联电阻能增大通过表头的电流
B. 改装后,表头本身允许加的电压增大了
C. 改装后,表头自身的电阻减小了
D. 改装后使用时,表头本身的参量都不改变,整个并联电路允许通过的电流增大了
答案:
D

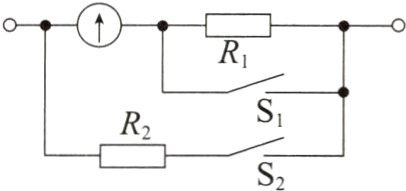

【例4】在如图所示的电路中,小量程电流表的内阻Rg = 100 Ω,满偏电流Ig = 1 mA,R1 = 900 Ω,R2 =$\frac{100}{999}$ Ω。

(1)当S1和S2均断开时,改装成的是什么表?量程为多大?
(2)当S1和S2均闭合时,改装成的是什么表?量程为多大?

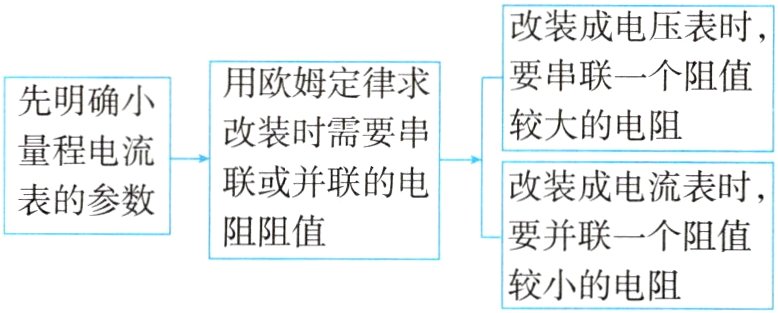

[学会审题]

(1)当S1和S2均断开时,改装成的是什么表?量程为多大?
(2)当S1和S2均闭合时,改装成的是什么表?量程为多大?
[学会审题]
答案:
(1)电压表 $1\ V$
(2)电流表 $1\ A$
(1)电压表 $1\ V$
(2)电流表 $1\ A$
##### 主题探索三 滑动变阻器的两种接法
###### 问题情境

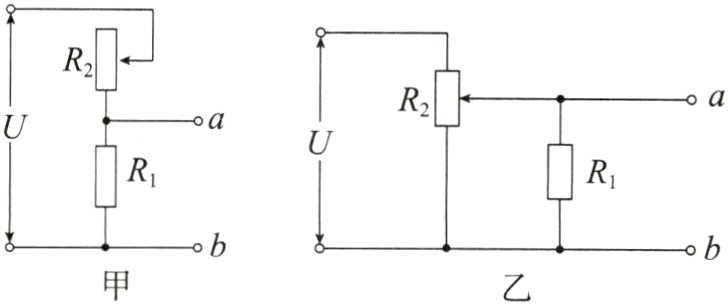

如图所示的电路中,U = 120 V,滑动变阻器R2的最大值为200 Ω,R1 = 100 Ω。
1. 当滑片滑动至R2的中点时,如何计算ab两端的电压?
2. 滑片从滑动变阻器的最下端滑到最上端的过程中,ab两端的电压如何变化?取值范围是多少?
3. 滑片从滑动变阻器的最下端滑到最上端的过程中,图甲和图乙中流过R1的电流的取值范围分别是多少?
4. 在图甲、乙中,滑动变阻器在电路中的接法分别是什么?要使被测电阻两端的电压从0开始变化,应该采用滑动变阻器的哪种接法?
###### 问题情境
如图所示的电路中,U = 120 V,滑动变阻器R2的最大值为200 Ω,R1 = 100 Ω。
1. 当滑片滑动至R2的中点时,如何计算ab两端的电压?
2. 滑片从滑动变阻器的最下端滑到最上端的过程中,ab两端的电压如何变化?取值范围是多少?
3. 滑片从滑动变阻器的最下端滑到最上端的过程中,图甲和图乙中流过R1的电流的取值范围分别是多少?
4. 在图甲、乙中,滑动变阻器在电路中的接法分别是什么?要使被测电阻两端的电压从0开始变化,应该采用滑动变阻器的哪种接法?
答案:
1. 图甲中,当滑片滑动至 $R_{2}$ 的中点时,电阻 $R_{1}$ 与滑动变阻器滑片以下的部分串联,电路的等效电阻为 $R = R_{1}+\frac{R_{2}}{2}=200\ \Omega$,电路中的电流为 $I=\frac{U}{R}=0.6\ A$,$ab$ 两端的电压为 $U_{ab}=IR_{1}=60\ V$。图乙中,当滑片滑动至 $R_{2}$ 的中点时,电阻 $R_{1}$ 与滑动变阻器滑片以下的部分并联,再与滑动变阻器 $R_{2}$ 滑片以上的部分串联,$R_{1}$ 与 $R_{2}$ 并联部分的等效电阻为 $R_{并}=50\ \Omega$,电路的等效电阻为 $R'=R_{并}+\frac{R_{2}}{2}=150\ \Omega$,电路中的电流为 $I'=\frac{U}{R'}=0.8\ A$,$ab$ 两端的电压为 $U_{ab}'=I'R_{并}=40\ V$。2. 图甲中,当滑片在滑动变阻器的最下端时,$ab$ 两端的电压为 $U_{ab}=120\ V$;当滑片在滑动变阻器的最上端时,$ab$ 两端的电压为 $U_{ab}=40\ V$。所以,滑片从滑动变阻器的最下端滑到最上端的过程中,$ab$ 两端的电压减小,$ab$ 两端电压的取值范围为 $40~120\ V$。图乙中,当滑片在滑动变阻器的最下端时,$ab$ 两端的电压为 $U_{ab}=0$;当滑片在滑动变阻器的最上端时,$ab$ 两端的电压为 $U_{ab}=120\ V$。滑片从滑动变阻器的最下端滑到最上端的过程中,$ab$ 两端的电压增大,$ab$ 两端电压的取值范围为 $0~120\ V$,也就是说 $ab$ 两端可获得 $0$ 和 $U$ 之间的任意电压。3. 图甲中电流的取值范围是 $\frac{U}{R_{1}+R_{2}}~\frac{U}{R_{1}}$,即 $0.4~1.2\ A$,图乙中电流的取值范围是 $0~\frac{U}{R_{1}}$,即 $0~1.2\ A$。4. 图甲中滑动变阻器的接法是限流式接法,图乙中滑动变阻器的接法是分压式接法。要使被测电阻两端的电压从 $0$ 开始变化,应该采用分压式接法。
