主题探索二 闭合电路欧姆定律及其能量分析
问题情境
下图为闭合电路的组成示意图。

1.若电源电动势为E，闭合开关，电路中的电流为I，在时间t内非静电力做功多少？内、外电路中产生的热量分别为多少？它们之间有怎样的关系？
2.闭合电路的电流I与电动势E、外电路的电阻R和内阻r有什么关系？
3.图示电路中，电源的输出功率与外电路的电阻R有什么关系？电源的效率与外电路的电阻R有什么关系？

答案：
问题情境：
1.非静电力做功$W = EIt$，内、外电路产生的热量分别为$Q_{内}=I^{2}rt$，$Q_{外}=I^{2}Rt$，根据能量守恒定律有$W = Q_{外}+Q_{内}$，即$EIt = I^{2}Rt + I^{2}rt$。
2.根据$EIt = I^{2}Rt + I^{2}rt$，可得$E = IR + Ir$或$I = \frac{E}{R + r}$。
3.电源的输出功率为$P_{出}=UI=\frac{RE^{2}}{(R + r)^{2}}=\frac{E^{2}}{\frac{(R - r)^{2}}{R}+4r}$。
由上式可以看出
(1)当$R = r$时，电源的输出功率最大，$P_{出}=\frac{E^{2}}{4r}$。
(2)当$R＞r$时，随着$R$的增大输出功率越来越小。
(3)当$R＜r$时，随着$R$的增大输出功率越来越大。
(4)$P_{出}$与$R$的关系如图所示。
　　　　　
电源的效率为$\eta=\frac{P_{出}}{P_{总}}=\frac{U}{E}=\frac{IR}{I(R + r)}=\frac{R}{R + r}=\frac{1}{1+\frac{r}{R}}$，故外电路电阻越大，电源效率越高。

过程评价

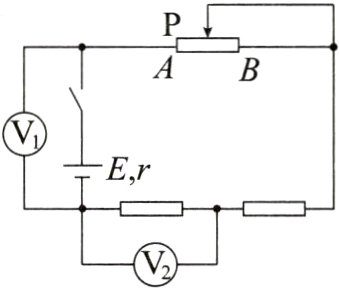

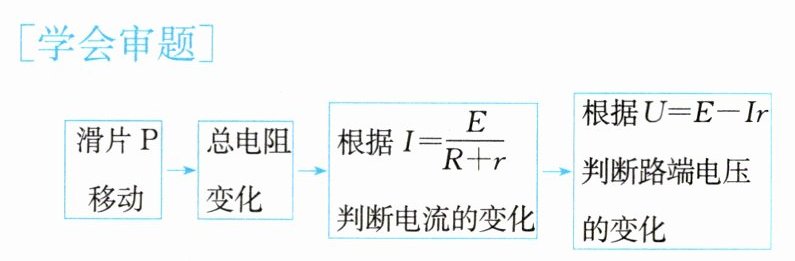

【例2】如图所示，电源电动势为E，内阻为r。闭合开关，当滑动变阻器的滑片P向B点移动时，电压表V1的读数U1与电压表V2的示数U2的变化情况是 （ ）

A.U1变大，U2变小
B.U1变大，U2变大
C.U1变小，U2变小
D.U1变小，U2变大

答案： 【例2】A
