《2025年同步解析与测评课时练人民教育出版社物理必修第三册人教版增强版》

【例2】在测量金属丝的电阻率实验中，所用测量仪器均已校准。待测金属丝接入电路部分的长度为50 cm。
(1)用螺旋测微器测量金属丝的直径，其中某一次测量结果如图甲所示，其读数为______mm(该值接近多次测量的平均值)。
　　　　　　　

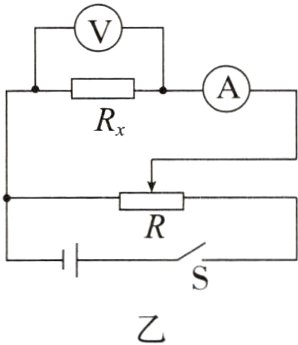

(2)用伏安法测金属丝的电阻Rx，实验所用器材为电池组(能提供3 V的电压)、电流表(内阻约0.1 Ω)、电压表(内阻约3 kΩ)、滑动变阻器R(0～20 Ω，额定电流2 A)、开关、导线若干。实验电路图如图乙所示。
　　　　　　

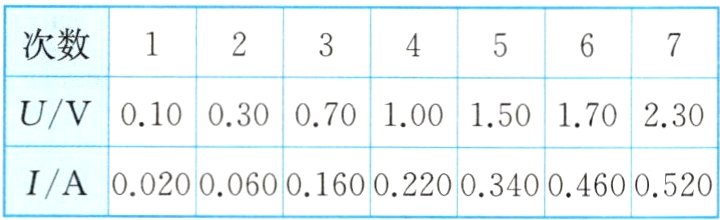

某小组同学利用以上器材正确连接好电路，进行实验，记录的数据如下表。

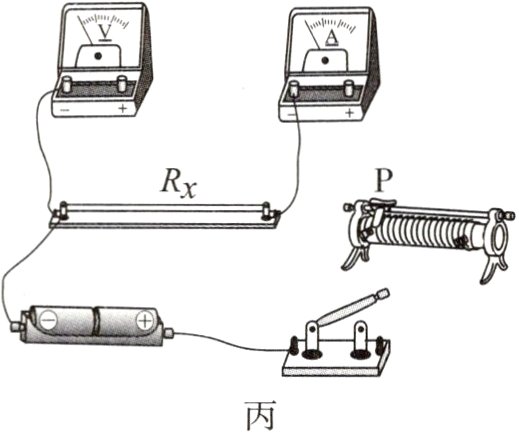

(3)图丙是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于滑动变阻器的一端。请根据图乙，补充完成实物图的连线，并使闭合开关时，电压表或电流表不至于被烧坏。
　　　

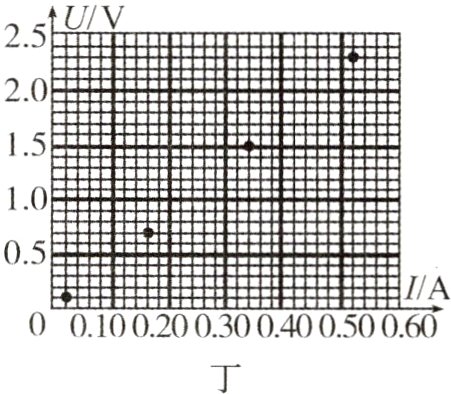

(4)这个小组的同学在坐标纸上建立U、I坐标系，如图丁所示，图中已标出了与测量数据对应的4个坐标点。请在图中标出第2、4、6次测量数据的坐标点，并描绘出U - I图线。由图线得到金属丝的阻值Rx=______Ω(保留两位有效数字)。
　　　　
(5)根据以上数据可以算出金属丝电阻率约为______。
A. 1×10⁻² Ω·m B. 1×10⁻³ Ω·m C. 1×10⁻⁶ Ω·m D. 1×10⁻⁸ Ω·m

答案：

(1)0.398(0.396～0.399均正确)

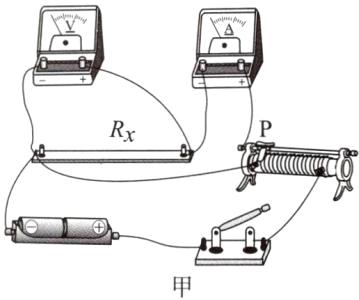

(3)如图甲所示。

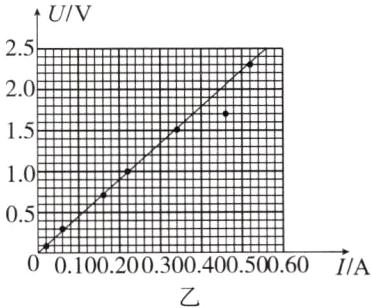

(4)如图乙所示。 4.5(4.3～4.7均正确)

(5)C
