【例 1】下图为电子枪的工作原理示意图，金属丝被加热后可以发射电子，发射出的电子被加速电场加速，穿出金属板上的小孔后，形成高速运动的电子束。其中加热电源的电压为 U₀，加速电压为 U。下列说法正确的是

A. 加热电源的正、负极不能接反
B. 加速电压的正、负极不能接反
C. 加速电场的电场线从金属丝发出，终止于金属板
D. 电子被加速时，一定是沿着电场线运动的

答案： B

【变式】
如图所示，电子由静止开始从 A 板向 B 板运动，到达 B 板时的速度为 v，保持两板间的电压不变，则

A. 当增大两板间的距离时，速度 v 增大
B. 当减小两板间的距离时，速度 v 减小
C. 当减小两板间的距离时，速度 v 不变
D. 当减小两板间的距离时，电子在两板间运动的时间变长

答案： C

### 主题探索二 带电粒子在电场中的偏转
#### 问题情境
如图所示，带电的粒子以速度 v₀ 垂直于电场线方向飞入两平行板间的匀强电场中。粒子的电荷量为 q，质量为 m(不计重力)。平行板长为 l，两板间距为 d，电势差为 U。


1. 粒子在电场中做什么运动？同什么运动的运动特点类似？
2. 粒子在电场中的运动可以分解为哪两种运动？
3. 若粒子能从电场中飞出，粒子的偏转距离 y 和离开电场时的偏转角度 α 的正切值为多大？

答案：
1.粒子的初速度方向与静电力的方向垂直，且静电力恒定，故粒子做匀变速曲线运动，类似于平抛运动。
2.粒子在初速度的方向上不受力，做匀速直线运动;在静电力方向上，做初速度为0的匀加速直线运动。

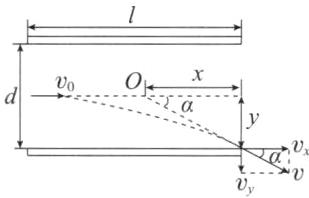

3.如图所示，水平方向$l = v_{0}t$，则粒子在电场中的运动时间$t=\frac{l}{v_{0}}$。　　　 　竖直方向加速度$a=\frac{Eq}{m}=\frac{qU}{md}$，偏转距离$y=\frac{1}{2}at^{2}=\frac{Uq}{2md}\cdot(\frac{l}{v_{0}})^{2}=\frac{ql^{2}}{2mv_{0}^{2}d}U$。　粒子离开电场时竖直方向的速度为$v_{y}=at=\frac{Uql}{mdv_{0}}$，　粒子离开电场时的偏转角度α的正切值为$\tan\alpha=\frac{v_{y}}{v_{0}}=\frac{ql}{mv_{0}^{2}d}U$。
