《2025年同步解析与测评课时练人民教育出版社物理必修第三册人教版增强版》

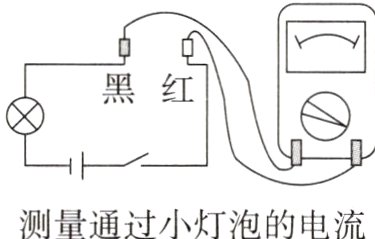

2. 测量通过小灯泡的电流
(1) 将多用电表的选择开关旋至直流电流挡，所选量程应大于通过小灯泡电流的估计值。
(2) 将被测电路导线拆开一端，把多用电表______在电路中，注意电流应从______表笔流入多用电表。

(3) 闭合开关，根据表盘上相应量程的直流电流刻度读数。读数时，要认清刻度盘上的最小刻度。

答案：
(2)串联　红

3. 测量电阻
(1) 选挡：使用多用电表的电阻挡测电阻时，如果指针偏转过大、过小，读数误差都会比较大。所以，假如事先知道电阻的大致数值，应该选择适当倍率的电阻挡，使测量时表针落在刻度盘的______。如果不能估计未知电阻的大小，可以先用中等倍率的某个电阻挡试测，然后根据读数的大小选择合适的挡位再次测量。
(2) 电阻调零：将红、黑表笔直接接触，调节欧姆调零旋钮，使指针指向表盘右端的“0”。
(3) 测量：将待测电阻与其他的元件断开，一定不要用手接触表笔，将红、黑表笔接在被测电阻两端，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极，电流从电阻表的黑表笔流出，经过被测电阻，从红表笔流入。
(4) 读数：用刻度盘上的读数乘选择开关所指的倍率，得到待测电阻的阻值。
(5) 若更换不同倍率的电阻挡，需要重复步骤(2)。
(6) 测量完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡，长期不用时，应将多用电表中的电池取出。

答案：
(1)中间区域

4. 测量二极管的正、反向电阻
(1) 二极管由半导体材料制成，它有两个极，一个叫正极(P)，一个叫负极(N)，符号如图所示。
一V←PN

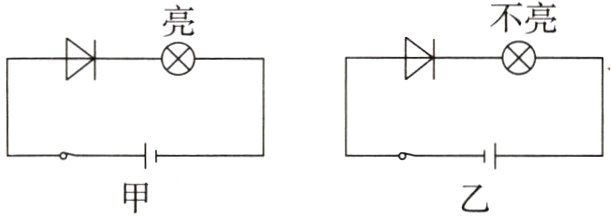

二极管具有单向导电性，当给二极管加正向电压时，电流从正极流入，它的电阻很小，电路导通。当给二极管加反向电压时，它的电阻很大，电路断开。如下图所示。

(2) 用多用电表测量二极管的正向电阻
将多用电表的选择开关旋至______(选填“低”或“高”)倍率的电阻挡，调整欧姆零点之后将______表笔接触二极管的正极，______表笔接触二极管的负极。稳定后读取其正向电阻。
(3) 用多用电表测量二极管的反向电阻
将多用电表的选择开关旋至______(选填“低”或“高”)倍率的电阻挡，调整欧姆零点之后将______表笔接触二极管的负极，______表笔接触二极管的正极。稳定后读取其反向电阻。

答案：
(2)低　黑　红
(3)高　黑　红
