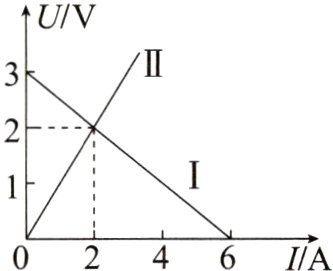

【例4】（多选）在如图所示的U - I图像中，直线Ⅰ为某一电源的路端电压与电流的关系图像，直线Ⅱ为某一电阻R两端的电压与电流的关系图像。用该电源直接与电阻R串联组成闭合电路，由图像可知 （ ）

A.电源的电动势为3 V，内阻为0.5 Ω
B.电阻R的阻值为1 Ω
C.电源的输出功率为4 W
D.电源的效率为50％

答案： 【例4】ABC

主题探索四 电阻表的原理及应用
问题情境

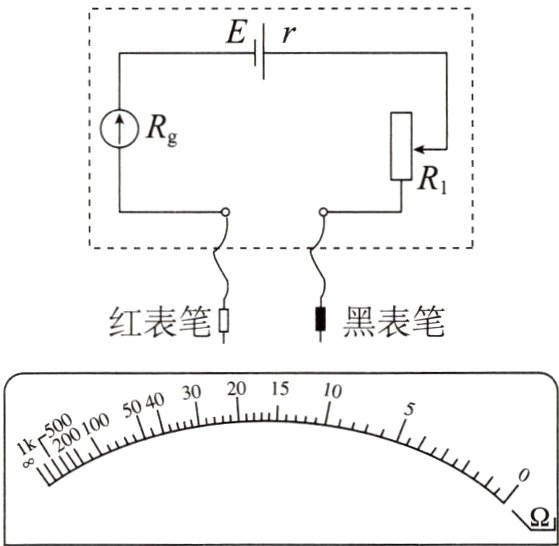

电阻表是在电流表的基础上改装而成的。为了使测量电阻时电流表指针能够偏转，表内应有电源。下图是一个简单电阻表的内部电路和刻度盘。

1.为什么电阻表的零刻度在刻度盘的右端？如何计算电阻表的内阻？
2.电阻表刻度盘上的刻度为什么是不均匀的？
3.电阻表刻度盘的中间刻度值有什么重要意义？

答案： 问题情境：
1.当红、黑表笔直接接触时，相当于被测电阻$R_{x}=0$，表头的指针指到电流最大值处，由闭合电路欧姆定律得$I_{g}=\frac{E}{R_{g}+r + R_{1}}=\frac{E}{R_{\Omega}}$，所以刻度盘上电流最大值处对应电阻表刻度的零刻度。如果已知$E$和$I_{g}$的值，就可以求得电阻表的内阻$R_{\Omega}$。
2.当测量电阻时，由闭合电路欧姆定律得$I_{x}=\frac{E}{R_{g}+r + R_{1}+R_{x}}=\frac{E}{R_{\Omega}+R_{x}}$，所以$R_{x}=\frac{E}{I_{x}}-R_{\Omega}$，电阻$R_{x}$与电流存在一一对应的关系。因此，只要将原来的电流刻度转换成对应的电阻刻度，指针就能够指示出被测电阻的阻值，$R_{x}$与$I_{x}$之间不是线性关系，所以刻度盘上电阻值的刻度不均匀。
3.待测电阻的阻值为$R_{x}=\frac{E}{I_{x}}-R_{\Omega}$，当两表笔直接接触时$R_{x}=0$，$I_{x}=I_{g}$；当两表笔断开时$R_{x}=\infty$，$I_{x}=0$；当待测电阻$R_{x}=R_{\Omega}$时，$I_{x}=\frac{I_{g}}{2}$，此时指针指在刻度盘的中央，指针所指电阻值叫中值电阻。
