###### 过程评价

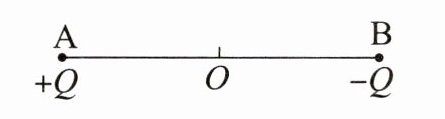

【例2】如图所示，真空中电荷量分别为 +Q和 -Q的点电荷A、B相距r，求：

（1）两点电荷连线的中点O的电场强度大小和方向；
（2）在两点电荷连线的中垂线上，距A、B两点电荷都为r的O'点的电场强度大小和方向。

答案：
(1)$\frac{8kQ}{r^{2}}$，方向由A→B。
(2)$\frac{kQ}{r^{2}}$，方向与A、B连线的中垂线垂直且由A→B。

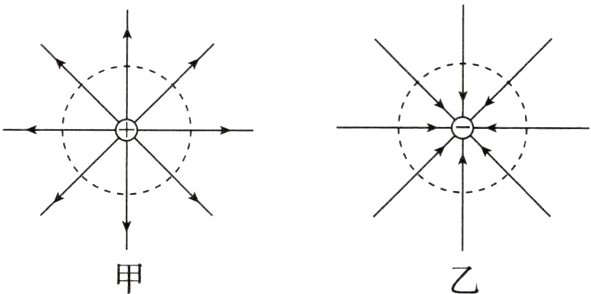

1. 如图所示，甲、乙分别为正点电荷、负点电荷的电场线分布图。据图分析，点电荷的电场线有什么特点？

答案：
(1)点电荷的电场线呈辐射状，正点电荷的电场线沿半径向外从正电荷指向无限远，负点电荷的电场线沿半径从无限远指向负电荷。
(2)以点电荷为球心的球面上，电场线疏密相同，但方向不同，说明电场强度大小相等，但方向不同。
(3)同一条电场线上，电场强度方向相同，但大小不相等。实际上，点电荷形成的电场中，任意两点的电场强度都不同。

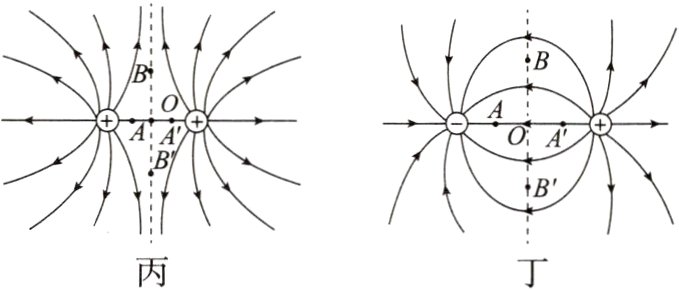

2. 如图所示，丙、丁分别为等量同种正点电荷和等量异种点电荷的电场线分布图。据图分析，它们的电场线有什么特点？

答案：
(1)等量同种正点电荷的电场线特点
　①两点电荷连线上，中点O处电场强度为0，O点两侧电场强度逐渐增大，方向指向中点O。
　②由连线中点O沿连线中垂线(面)到无限远，电场线先变密后变疏，即电场强度先变大后变小，方向背离中点O。
　③关于O点对称的点，如A与A'、B与B'的电场强度大小相等，方向相反。
(2)等量异种点电荷的电场线特点
　①两点电荷连线上的各点电场强度方向从正电荷指向负电荷，沿电场线方向电场强度先变小再变大，中点处电场强度最小。
　②两点电荷连线的中垂线(面)上，电场线的方向均相同，即电场强度方向都相同，总与中垂线(面)垂直且指向负点电荷一侧。沿中垂线(面)从中点到无限远处，电场强度一直减小，中点处电场强度最大。
　③关于O点对称的点，如A与A'、B与B'的电场强度相同。
